उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Qifan
प्रमाणन: ISO9001, CE, CCC, RoHS
मॉडल संख्या: डीजेवाईजेवीपी2वीपी2-32
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 100 मीटर
मूल्य: usd3-8/meter
पैकेजिंग विवरण: लकड़ी के ड्रम पैकेजिंग विवरण आंतरिक पैकिंग: लकड़ी की रील, प्लास्टिक रील और पेपर रील बाहरी पैकिंग: का
प्रसव के समय: 30-45 दिन
भुगतान शर्तें: डी/ए, डी/पी, एल/सी, टी/टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता: 50000K मीटर/माह
मॉडल नं.: |
डीजेवाईजेवीपी2वीपी2-32 |
भौतिक आकार: |
गोल तार |
एप्लिकेशन की सीमा: |
ज्वाला मंदक |
ब्रांड: |
QIFAN |
मुख्य: |
1 जोड़ी से 50 जोड़ी तक |
बख़्तरबंद: |
स्व स्टेट |
स्क्रीन: |
कॉपर एल्युमिनियम |
लौ प्रतिरोधी: |
आईईसी 60332 |
मानक: |
आईईसी बीएस एन एएसटीएम आइसिया |
परिवहन पैकेज: |
रोल ड्रम |
विनिर्देश: |
0.5-2.5mm2 |
ट्रेडमार्क: |
QIFAN |
उत्पत्ति: |
चीन |
एचएस कोड: |
8544492100 |
आपूर्ति की क्षमता: |
50000 किमी/माह |
प्रकार: |
अछूता |
कंडक्टर प्रकार: |
फंसे |
आवेदन: |
उपकरण केबल |
कंडक्टर सामग्री: |
ताँबा |
म्यान सामग्री: |
पीवीसी |
इन्सुलेशन सामग्री: |
एक्स एल पी ई |
नमूने: |
US$ 0/Piece 1 Piece(Min.Order) | यूएस$ 0/टुकड़ा 1 टुकड़ा (न्यूनतम ऑर्डर) | Request |
मॉडल नं.: |
डीजेवाईजेवीपी2वीपी2-32 |
भौतिक आकार: |
गोल तार |
एप्लिकेशन की सीमा: |
ज्वाला मंदक |
ब्रांड: |
QIFAN |
मुख्य: |
1 जोड़ी से 50 जोड़ी तक |
बख़्तरबंद: |
स्व स्टेट |
स्क्रीन: |
कॉपर एल्युमिनियम |
लौ प्रतिरोधी: |
आईईसी 60332 |
मानक: |
आईईसी बीएस एन एएसटीएम आइसिया |
परिवहन पैकेज: |
रोल ड्रम |
विनिर्देश: |
0.5-2.5mm2 |
ट्रेडमार्क: |
QIFAN |
उत्पत्ति: |
चीन |
एचएस कोड: |
8544492100 |
आपूर्ति की क्षमता: |
50000 किमी/माह |
प्रकार: |
अछूता |
कंडक्टर प्रकार: |
फंसे |
आवेदन: |
उपकरण केबल |
कंडक्टर सामग्री: |
ताँबा |
म्यान सामग्री: |
पीवीसी |
इन्सुलेशन सामग्री: |
एक्स एल पी ई |
नमूने: |
US$ 0/Piece 1 Piece(Min.Order) | यूएस$ 0/टुकड़ा 1 टुकड़ा (न्यूनतम ऑर्डर) | Request |

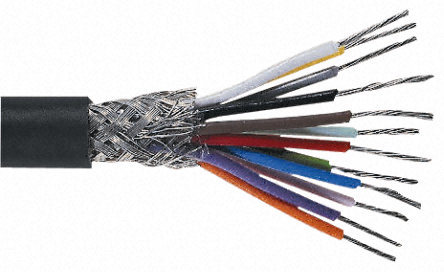

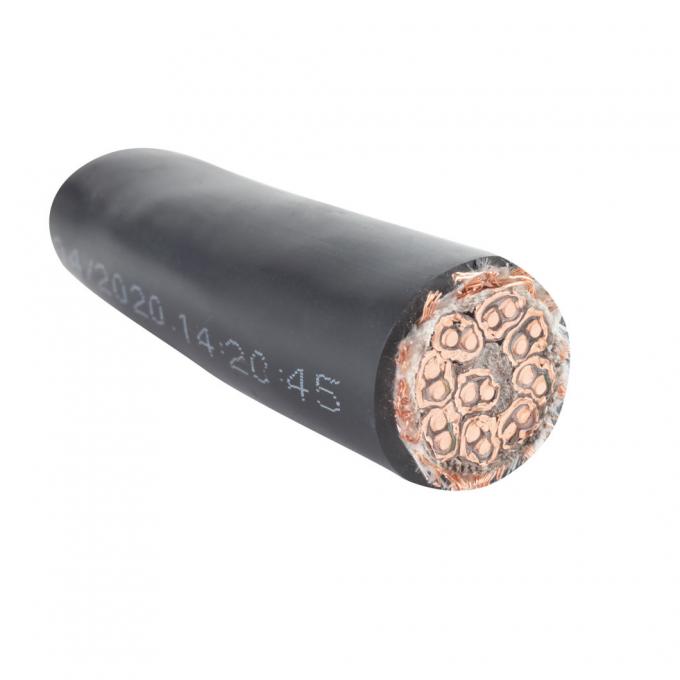

एसडब्ल्यूए एक्सएलपीई अछूता स्क्रीन बख्तरबंद उपकरण केबल नियंत्रण केबल
1मानक:
बीएस 5308 के अनुसार निर्माण,बीएस एन 50288-7,आईईसी 60502-1
2केबल संरचनाःएससंरचना:
2.1 नामित वोल्टेजः 300/500V, 600/1000V
2.2 कंडक्टर: तांबे का तार/टांटेड तांबे का तार, वर्ग1, वर्ग2, वर्ग5
2.3 इन्सुलेशनः पीवीसी / पीई / एक्सएलपीई
2.4 केबलिंग: दो या तीन कोर स्ट्रैन्डेड (पेर या ट्रिपल)
2.5 व्यक्तिगत ढाल (यदि आवश्यक हो): निकासी तार के साथ अल प्लास्टिक टेप
2.6 समग्र ढाल: नालीदार तार के साथ अल प्लास्टिक टेप
2.7 आंतरिक आवरण (बख्तरबंद परत होने पर लागू): पीवीसी/पीई
2.8 बख्तरबंद परतः जस्ती स्टील तार / स्टील टेप
2.9 बाहरी घेरः पीवीसी/पीई/एलएसएचएफ
2.10 अन्य विशेषताएं: तेल प्रतिरोधी, लौ retardant, विरोधी जंग, यूवी, आदि
4भौतिक और ताप गुण
कंडक्टर: एनील्ड कॉपर सॉलिड क्लास 1 या सादा कॉपर स्ट्रैंड क्लास 2 या लचीला नरम स्ट्रैंड कॉपर क्लास 5
वोल्टेज रेटिंगः 300V/300V
परीक्षण वोल्टेज:1200V
ऑपरेशन के दौरान तापमान सीमा (स्थिर अवस्था): -30°C - +90°C
स्थापना के दौरान तापमान सीमा (मोबाइल स्थिति): -5°C - +50°C
न्यूनतम झुकने का त्रिज्याः 10 X कुल व्यास
5विद्युत डेटाः
| कंडक्टर | इन्सुलेशन | पारस्परिक क्षमता | |
| नाममात्र क्रॉस सेक्शन | प्रतिरोध | प्रतिरोध | |
| 20°C पर | 20°C पर | ||
| अधिकतम. | मिन. | अधिकतम. | |
| मिमी2 | ओम/किमी | मोहम.किमी | पीएफ/एम |
| 0.5 | 36.7 | 5000 | 115 |
| 0.75 | 25 | 5000 | 115 |
| 1 | 18.5 | 5000 | 115 |
| 1.5 | 12.3 | 5000 | 115 |
6केबल पैरामीटरः
| क्रमांक x2 x क्रॉस सेक्शन | नाममात्र इन्सुलेशन मोटाई | नाममात्र बाहरी घेर की मोटाई | नाममात्र समग्र व्यास | लगभग वजन |
| नहीं.x2xmm2 | मिमी | मिमी | मिमी | किलोग्राम/किमी |
| 0.5 मिमी2, मल्टीपेर | ||||
| 2x2x0।5 | 0.35 | 0.9 | 8.7 | 84 |
| 4x2x0.5 | 0.35 | 1 | 10.2 | 120 |
| 5x2x05 | 0.35 | 1 | 11.2 | 145 |
| 6x2x05 | 0.35 | 1 | 12.1 | 171 |
| 8x2x05 | 0.35 | 1.1 | 13.1 | 212 |
| 10x2x05 | 0.35 | 1.2 | 15.1 | 266 |
| 12x2x05 | 0.35 | 1.2 | 15.7 | 287 |
| 16x2x0।5 | 0.35 | 1.2 | 17.8 | 387 |
| 20x2x0।5 | 0.35 | 1.3 | 19.7 | 463 |
| 24x2x05 | 0.35 | 1.4 | 21.5 | 554 |
| 0.75 मिमी2, मल्टीपेर | ||||
| 2x2x0।75 | 0.38 | 1 | 9.7 | 101 |
| 3x2x0।75 | 0.38 | 1 | 11.2 | 152 |
| 4x2x0.75 | 0.38 | 1.1 | 12.5 | 177 |
| 5x2x075 | 0.38 | 1.1 | 13.6 | 224 |
| 8x2x075 | 0.38 | 1.1 | 14.4 | 269 |
| 10x2x075 | 0.38 | 1.2 | 16.6 | 335 |
| 12x2x075 | 0.38 | 1.2 | 17.4 | 376 |
| 16x2x0।75 | 0.38 | 1.3 | 19.8 | 485 |
| 20x2x0।75 | 0.38 | 1.4 | 22 | 589 |
| 24x2x075 | 0.38 | 1.5 | 24 | 713 |
| 1.0 मिमी2, बहु-ज्वार | ||||
| 2x2x1.0 | 0.4 | 1 | 10.4 | 117 |
| 3x2x1.0 | 0.4 | 1 | 12.1 | 174 |
| 4x2x1.0 | 0.4 | 1.1 | 13.5 | 220 |
| 5x2x1.0 | 0.4 | 1.1 | 14.7 | 257 |
| 8x2x1.0 | 0.4 | 1.2 | 15.8 | 324 |
| 10x2x1.0 | 0.4 | 1.2 | 18 | 403 |
| 12x2x1.0 | 0.4 | 1.3 | 19 | 456 |
| 16x2x1.0 | 0.4 | 1.3 | 21.5 | 603 |
| 20x2x1.0 | 0.4 | 1.4 | 23.9 | 721 |
| 24x2x1.0 | 0.4 | 1.5 | 26.1 | 866 |
| 1.5 मिमी2, मल्टीपेर | ||||
| 2x2x1.5 | 0.45 | 1 | 11.8 | 158 |
| 3x2x1.5 | 0.45 | 1.1 | 13.9 | 243 |
| 4x2x1.5 | 0.45 | 1.2 | 15.5 | 290 |
| 5x2x1.5 | 0.45 | 1.2 | 16.9 | 358 |
| 8x2x1.5 | 0.45 | 1.3 | 18.2 | 447 |
| 10x2x1.5 | 0.45 | 1.4 | 21 | 550 |
| 12x2x1.5 | 0.45 | 1.4 | 21.9 | 625 |
| 16x2x1.5 | 0.45 | 1.5 | 25.1 | 831 |
| 20x2x1.5 | 0.45 | 1.6 | 27.8 | 1007 |
| 24x2x1.5 | 0.45 | 1.7 | 30.4 | 1223 |
