उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Qifan
प्रमाणन: ISO9001, CE, CCC, RoHS, VDE
मॉडल संख्या: ओवरहेड केबल
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 100 मीटर
मूल्य: usd3-8/meter
पैकेजिंग विवरण: लकड़ी के ड्रम पैकेजिंग विवरण आंतरिक पैकिंग: लकड़ी की रील, प्लास्टिक रील और पेपर रील बाहरी पैकिंग: का
प्रसव के समय: 30-45 दिन
भुगतान शर्तें: डी/ए, डी/पी, एल/सी, टी/टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता: 50000K मीटर/माह
मॉडल नं.: |
ओवरहेड केबल |
कंडक्टर सामग्री: |
एल्यूमीनियम |
म्यान सामग्री: |
नहीं |
इन्सुलेशन सामग्री: |
एक्स एल पी ई |
भौतिक आकार: |
गोल तार |
एप्लिकेशन की सीमा: |
एलएसओएच |
ब्रांड: |
QIFAN |
प्रमाणपत्र: |
यूएल |
प्रयोग: |
भूमि के ऊपर |
ड्रम: |
लकड़ी का ढोल |
अंकन: |
आवश्यकता के अनुसार |
पैकेज की लंबाई: |
1000 मीटर |
परिवहन पैकेज: |
कुंडल |
विनिर्देश: |
3 कोर 4 कोर |
ट्रेडमार्क: |
QIFAN |
उत्पत्ति: |
शंघाई |
एचएस कोड: |
8544 |
आपूर्ति की क्षमता: |
1000000/दिन |
पैकेज का आकार: |
1100.00 सेमी * 300.00 सेमी * 1100.00 सेमी |
पैकेज सकल वजन: |
1000.000 किग्रा |
शिपिंग लागत: |
बातचीत करने के लिए |
प्रकार: |
अछूता |
कंडक्टर प्रकार: |
फंसे |
आवेदन: |
ओवरहेड, अंडरग्राउंड |
नमूने: |
यूएस$ 100/मीटर 1 मीटर (न्यूनतम ऑर्डर) | |
मॉडल नं.: |
ओवरहेड केबल |
कंडक्टर सामग्री: |
एल्यूमीनियम |
म्यान सामग्री: |
नहीं |
इन्सुलेशन सामग्री: |
एक्स एल पी ई |
भौतिक आकार: |
गोल तार |
एप्लिकेशन की सीमा: |
एलएसओएच |
ब्रांड: |
QIFAN |
प्रमाणपत्र: |
यूएल |
प्रयोग: |
भूमि के ऊपर |
ड्रम: |
लकड़ी का ढोल |
अंकन: |
आवश्यकता के अनुसार |
पैकेज की लंबाई: |
1000 मीटर |
परिवहन पैकेज: |
कुंडल |
विनिर्देश: |
3 कोर 4 कोर |
ट्रेडमार्क: |
QIFAN |
उत्पत्ति: |
शंघाई |
एचएस कोड: |
8544 |
आपूर्ति की क्षमता: |
1000000/दिन |
पैकेज का आकार: |
1100.00 सेमी * 300.00 सेमी * 1100.00 सेमी |
पैकेज सकल वजन: |
1000.000 किग्रा |
शिपिंग लागत: |
बातचीत करने के लिए |
प्रकार: |
अछूता |
कंडक्टर प्रकार: |
फंसे |
आवेदन: |
ओवरहेड, अंडरग्राउंड |
नमूने: |
यूएस$ 100/मीटर 1 मीटर (न्यूनतम ऑर्डर) | |
मानक: राष्ट्रीय मानक आईईसी और एएसटीएम
नामित वोल्टेजः 0.6/1KV, 11KV, 33KV
निर्माण
चरण कंडक्टरः एल्यूमीनियम स्ट्रैंड ((AAC)
तटस्थ कंडक्टरः एल्यूमीनियम स्ट्रैंड ((एएसी), एल्यूमीनियम मिश्र धातु स्ट्रैंड ((एएएसी), एल्यूमीनियम कंडक्टर स्टील प्रबलित ((एसीएसआर)
इन्सुलेशनः XLPE या PE
अनुप्रयोगः केबलों को हवाई बिजली लाइनों और कमरे के प्रवेश द्वार के तारों के लिए डिज़ाइन किया गया है जिनमें 0.6/1KV तक का वोल्टेज शामिल है।
विद्युतीकृत तार जाल की सुरक्षा और विश्वसनीयता में सुधार करने के लिए सड़क प्रकाश व्यवस्था, बाहरी प्रकाश व्यवस्था और निर्माण के लिए अस्थायी सेवा जैसे ओवरहेड सेवा अनुप्रयोगों के लिए उपयोग किया जाता है।
1 प्रकार
डुप्लेक्स सर्विस ड्रॉप, ट्रिप्लेक्स सर्विस ड्रॉप, क्वाड्रैप्लेक्स सर्विस ड्रॉप
एक डुप्लेक्स सर्विस ड्रॉप
अनुप्रयोग:निर्माण स्थलों,बाहरी या सड़क प्रकाश व्यवस्था पर अस्थायी सेवा के लिए 120 वोल्ट की हवाई सेवा प्रदान करने के लिए। 600 वोल्ट या कम पर एक कंडक्टर तापमान 75 अधिकतम पर सेवा के लिए।
b ट्रिप्लेक्स सर्विस ड्रॉप
अनुप्रयोग:उपभोक्ता के मौसम के लिए बिजली की आपूर्ति करने के लिए।पीई इन्सुलेशन के लिए अधिकतम 75 या एक्सएलपीई इन्सुलेशन के लिए अधिकतम 90 के कंडक्टर तापमान पर 600 वोल्ट या उससे कम ((चरण से चरण) पर सेवा के लिए।.
c क्वाड्रूप्लेक्स सर्विस ड्रॉप
अनुप्रयोग:3 चरणों की बिजली की आपूर्ति के लिए प्रयोग किया जाता है, आमतौर पर एक पोल-माउंटेड ट्रांसफार्मर से उपयोग के लिए सेवा सिर जहां सेवा प्रवेश केबल से कनेक्शन किया जाता है।600 वोल्ट या उससे कम चरण से चरण के वोल्टेज पर और पीई अछूता कंडक्टरों के लिए 75 या एक्सएलपीई अछूता कंडक्टरों के लिए 90 से अधिक नहीं होने वाले कंडक्टर तापमान पर इस्तेमाल किया जाना है.
2 निर्माण
एक चरण कंडक्टर निर्माण:चरण कंडक्टर एल्यूमीनियम मिश्र धातु 1350-एच19 कठोर खींच, संपीड़ित समकक्ष-ले-स्ट्रैंड है।
b तटस्थ कंडक्टर निर्माण
निम्नलिखित तटस्थ कंडक्टरों के साथ केबल असेंबली उपलब्ध हैं:
एल्यूमीनियम कंडक्टर, लेपित स्टील से प्रबलित (एसीएसआर), समकक्ष-लेय-स्ट्रैन्ड
एल्यूमीनियम मिश्र धातु 1350-एच19 कठोर खींच, केंद्रित-ले-स्ट्रैन्ड
एल्यूमीनियम मिश्र धातु 6201-T81, समकक्ष-लेय-स्ट्रैन्ड
c इन्सुलेशन सामग्री
चरण कंडक्टर पर मानक इन्सुलेशन काला कम घनत्व क्रॉसलिंक्ड पॉलीइथिलीन (XLPE) है
वैकल्पिक रूप से, 75°C के तापमान के साथ काले रैखिक निम्न घनत्व वाले पॉलीइथिलीन (LDPE) इन्सुलेशन अनुरोध पर उपलब्ध है।
| चरण कंडक्टर | |||||||||
| नाममात्र अनुभागीय क्षेत्रफल | एमएम2 | 10 | 16 | 25 | 35 | 50 | 70 | 95 | 120 |
| कोरों की संख्या | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| चरण कंडक्टर की जड़ें/व्यास | 7/135 | 7/17 | 7/2.14 | 7/2.54 | 7/3.0 | 19/2.16 | 19/2.54 | 19/2.86 | |
| संकुचित कंडक्टर का अनुमानित व्यास | मिमी | 4.05 | 4.8 | 6 | 7 | 8.3 | 10 | 11.6 | 13.2 |
| इन्सुलेशन की नाममात्र मोटाई | मिमी | 1.0 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
| चरण कोर का व्यास | मिमी | 6.05 | 7.2 | 8.4 | 9.8 | 11.1 | 12.8 | 14.8 | 16.4 |
| अधिकतम डीसी प्रतिरोध 20 परoC | ओ/KM | 3.08 | 1.91 | 1.2 | 0.868 | 0.641 | 0.443 | 0.32 | 0.253 |
| चरण कोर का अनुमानित भार | किलोग्राम/किमी | 127.24 | 196.29 | 277.24 | 380.8 | 510.47 | 686.22 | 954.14 | 1176.96 |
| संदेशवाहक कंडक्टर | |||||||||
| नाममात्र अनुभागीय क्षेत्रफल | एमएम2 | 10 | 16 | 25 | 35 | 50 | 70 | 95 | 120 |
| कोरों की संख्या | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| चरण कंडक्टर की जड़ें/व्यास | 7/135 | 7/17 | 7/2.14 | 7/2.54 | 7/3.0 | 19/2.16 | 19/2.52 | 19/2.82 | |
| संदेशवाहक कोर का अनुमानित व्यास | मिमी | 4.05 | 5.1 | 6.42 | 7.62 | 9 | 10.8 | 12.6 | 14.1 |
| अधिकतम डीसी प्रतिरोध 20 परoC | ओ/KM | 3.08 | 1.91 | 1.2 | 0.868 | 0.641 | 0.443 | 0.32 | 0.253 |
| संदेशवाहक कोर का अनुमानित भार | किलोग्राम/किमी | 27.62 | 43.8 | 69.4 | 94.71 | 136.38 | 192.98 | 262.66 | 328.94 |
| तोड़ने का भार | KN | 1.65 | 2.07 | 3.3 | 4.5 | 6.2 | 8.9 | 12.3 | 15.6 |
| पूर्ण केबल | |||||||||
| अनुमानित व्यास | मिमी | 13.43 | 16.15 | 19.13 | 22.32 | 25.59 | 29.4 | 34.49 | 38.84 |
| अनुमानित वजन | किलोग्राम/किमी | 154.86 | 240.09 | 346.64 | 475.51 | 646.85 | 879.2 | 1216.8 | 1505.9 |
| पैकिंग की लंबाई | एम/ड्रम | 1000 | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 |
मुख्य उत्पाद: 220kv और उससे कम की पावर केबल, रबर से ढकी हुई केबल, फोटोवोल्टिक केबल, फोटोवोल्टिक विशेष केबल, नियंत्रण केबल, कंप्यूटर केबल, स्टील कोर एल्यूमीनियम स्ट्रैन्ड केबल,पूर्व-शाखा केबल, कम वोल्टेज वाले पर्यावरण के अनुकूल हेलोजन मुक्त केबल, कोयला खनन केबल, फ्लोरोसिलिकॉन इन्सुलेशन उच्च तापमान प्रतिरोधी केबल, शील्ड केबल, जहाज के विद्युत उपकरणों के लिए केबल,फोटोइलेक्ट्रिक कम्पोजिट केबल, उच्च शक्ति वाले टोलिंग केबल, फोटोवोल्टिक सिस्टम के लिए केबल, 3kv और उससे कम AC नामित वोल्टेज वाले रेल पारगमन वाहनों के लिए केबल, स्थानीय क्षेत्र नेटवर्क केबल, इन्वर्टर केबल,रेडियो आवृत्ति केबल , परमाणु ऊर्जा संयंत्र केबल, बंदरगाह मशीनरी केबल, खनिज अछूता केबल, पनडुब्बी केबल और 100 से अधिक किस्में
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: मुझे कीमत कब मिल सकती है?
हम आम तौर पर आपकी जांच प्राप्त करने के बाद 12 घंटे के भीतर उद्धृत करते हैं। यदि आप कीमत प्राप्त करने के लिए बहुत जरूरी हैं, तो कृपया हमें कॉल करें या हमें अपने ईमेल में बताएं ताकि हम आपकी जांच को प्राथमिकता दें।
Q2: मैं अपनी गुणवत्ता की जांच करने के लिए एक नमूना कैसे प्राप्त कर सकता हूं?
कीमत की पुष्टि के बाद, आप हमारी गुणवत्ता की जांच करने के लिए नमूने की आवश्यकता कर सकते हैं। नमूना निः शुल्क है, लेकिन माल ढुलाई शुल्क का भुगतान किया जाना चाहिए।
Q3: मैं नमूना कब तक प्राप्त कर सकता हूँ?
माल ढुलाई शुल्क का भुगतान करने और हमें पुष्टि की गई फाइलें भेजने के बाद, नमूने 3-7 दिनों में डिलीवरी के लिए तैयार हो जाएंगे।
नमूने एक्सप्रेस के माध्यम से आप के लिए भेजा जाएगा और 3 ~ 5 दिनों में पहुंच जाएगा.
Q4: बड़े पैमाने पर उत्पादन के लिए नेतृत्व समय के बारे में क्या?
ईमानदारी से, यह आदेश मात्रा और मौसम आप आदेश जगह पर निर्भर करता है.हम सबसे अच्छा रिकॉर्ड रखने के लिए एक सप्ताह के भीतर 10 किलोमीटर केबल की डिलीवरी है.आमतौर पर बोल,हम सुझाव देते हैं कि आप अपने देश में उत्पादों को प्राप्त करना चाहते हैं की तारीख से दो महीने पहले जांच शुरू.

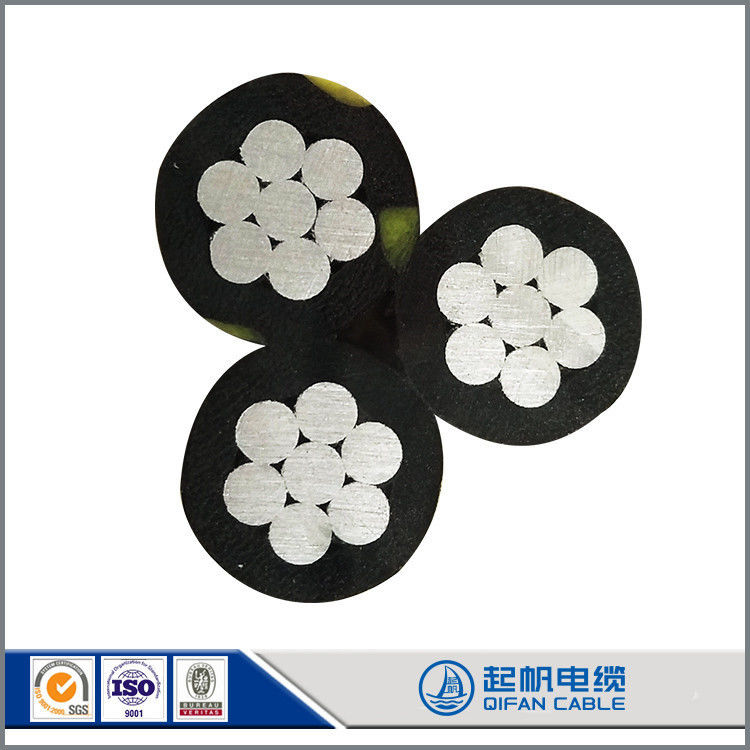

ओवरहेड एरियल बंडल केबल (एबीसी केबल) एक प्रकार का पावर डिस्ट्रीब्यूशन केबल है जिसे ओवरहेड इंस्टॉलेशन के लिए डिज़ाइन किया गया है।यह आमतौर पर विद्युत वितरण नेटवर्क में आवासीय को बिजली देने के लिए उपयोग किया जाता है।एबीसी केबल के कुछ मुख्य विशेषताएं और विशेषताएं इस प्रकार हैंः
विन्यासः एबीसी केबल में एक तटस्थ संदेशवाहक तार के साथ एक साथ बंडल किए गए कई अछूते कंडक्टर होते हैं। कंडक्टर आमतौर पर एल्यूमीनियम या तांबे से बने होते हैं,जबकि संदेशवाहक तार आमतौर पर स्टील या एल्यूमीनियम मिश्र धातु से बना हैबंडल कॉन्फ़िगरेशन यांत्रिक शक्ति प्रदान करता है, लाइव कंडक्टरों के संपर्क के जोखिम को कम करता है, और स्थापना को सरल बनाता है।
इन्सुलेशन: एबीसी केबल में कंडक्टरों को विद्युत इन्सुलेशन प्रदान करने और बाहरी पर्यावरणीय कारकों से बचाने के लिए इन्सुलेट किया जाता है।इन्सुलेशन आमतौर पर क्रॉस-लिंक्ड पॉलीइथिलीन (XLPE) या हाई-डेंसिटी पॉलीइथिलीन (HDPE) जैसी सामग्री से बना होता हैये सामग्री उत्कृष्ट विद्युत गुण, स्थायित्व और नमी, यूवी विकिरण और कठोर मौसम की स्थिति के प्रतिरोध प्रदान करती हैं।
वोल्टेज रेटिंगः एबीसी केबल विभिन्न अनुप्रयोगों के अनुरूप विभिन्न वोल्टेज रेटिंग में उपलब्ध है। सामान्य वोल्टेज रेटिंग में 0.6/1kV, 10kV और 20kV शामिल हैं,विद्युत वितरण प्रणाली की विशिष्ट आवश्यकताओं के आधार पर.
लाभः एबीसी केबल पारंपरिक नंगे कंडक्टर प्रणालियों की तुलना में कई फायदे प्रदान करता है। इनमें विद्युत हानि में कमी, इन्सुलेशन के कारण सुरक्षा में सुधार, रखरखाव की कम आवश्यकताएं,और चुनौतीपूर्ण पर्यावरणीय परिस्थितियों में बेहतर विश्वसनीयता.
स्थापनाः एबीसी केबल को आमतौर पर पोल या टावर जैसे ऊपरी समर्थन संरचनाओं पर स्थापित किया जाता है। बंडल कॉन्फ़िगरेशन आसान स्थापना की अनुमति देता है,क्योंकि कई कंडक्टर एक साथ स्थापित किए जा सकते हैंइसके अतिरिक्त, तटस्थ संदेशवाहक तार यांत्रिक समर्थन प्रदान करता है और कंडक्टरों के ढलान को कम करता है।
अनुप्रयोगः एबीसी केबल का उपयोग आमतौर पर आवासीय क्षेत्रों, ग्रामीण क्षेत्रों और उन स्थानों में बिजली वितरण के लिए किया जाता है जहां ओवरहेड स्थापना को प्राथमिकता दी जाती है।यह दोनों छोटी दूरी और लंबी दूरी बिजली वितरण के लिए उपयुक्त हैविद्युत नेटवर्क के लिए लागत प्रभावी समाधान प्रदान करता है।
