उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Qifan
प्रमाणन: CCC, RoHS, SAA
मॉडल संख्या: एलवी स्टील वायर केबल
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 100 मीटर
मूल्य: usd3-8/meter
पैकेजिंग विवरण: लकड़ी के ड्रम पैकेजिंग विवरण आंतरिक पैकिंग: लकड़ी की रील, प्लास्टिक रील और पेपर रील बाहरी पैकिंग: का
प्रसव के समय: 30-45 दिन
भुगतान शर्तें: डी/ए, डी/पी, एल/सी, टी/टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता: 50000K मीटर/माह
मॉडल नं.: |
एलवी स्टील वायर केबल |
तार कोर सामग्री: |
नंगे तांबे का तार |
मॉडल: |
YJV |
ब्रांड: |
QIFAN |
क्यूसी: |
200 इंजीनियर |
वारंटी: |
25 साल |
रंग: |
ब्राउन, व्हाइट, रेड, ग्रीन |
परिवहन पैकेज: |
रील या ड्रम |
विनिर्देश: |
100 मीटर एक रील |
ट्रेडमार्क: |
QIFAN |
उत्पत्ति: |
चीन |
एचएस कोड: |
8544492100 |
आपूर्ति की क्षमता: |
प्रति माह 500000 किमी |
आवेदन: |
भूमिगत |
वोल्टेज: |
निम्न और मध्यम वोल्टेज केबल |
मौजूदा: |
डीसी और एसी |
इन्सुलेशन सामग्री: |
पीवीसी |
म्यान सामग्री: |
पीवीसी |
भौतिक आकार: |
सपाट तार |
मॉडल नं.: |
एलवी स्टील वायर केबल |
तार कोर सामग्री: |
नंगे तांबे का तार |
मॉडल: |
YJV |
ब्रांड: |
QIFAN |
क्यूसी: |
200 इंजीनियर |
वारंटी: |
25 साल |
रंग: |
ब्राउन, व्हाइट, रेड, ग्रीन |
परिवहन पैकेज: |
रील या ड्रम |
विनिर्देश: |
100 मीटर एक रील |
ट्रेडमार्क: |
QIFAN |
उत्पत्ति: |
चीन |
एचएस कोड: |
8544492100 |
आपूर्ति की क्षमता: |
प्रति माह 500000 किमी |
आवेदन: |
भूमिगत |
वोल्टेज: |
निम्न और मध्यम वोल्टेज केबल |
मौजूदा: |
डीसी और एसी |
इन्सुलेशन सामग्री: |
पीवीसी |
म्यान सामग्री: |
पीवीसी |
भौतिक आकार: |
सपाट तार |

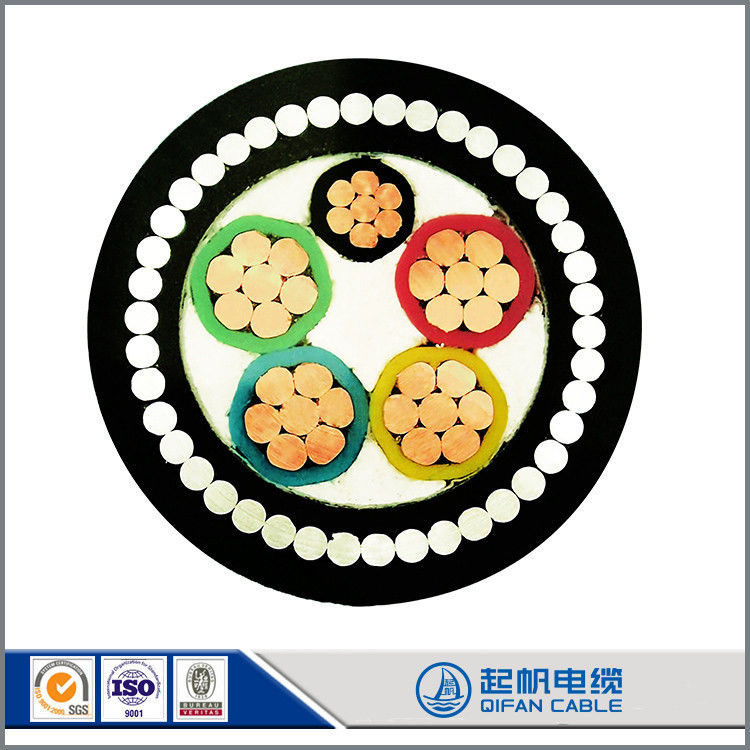

600/1000V कॉपर कंडक्टर भूमिगत XLPE केबल स्टील तार/टेप बख्तरबंद पावर केबल
केबल का चयन
यह आवश्यक है कि आदेशित केबल का प्रकार इसके इच्छित उपयोग के लिए उपयुक्त हो। केबल का चयन स्थापना विनिर्देशों सहित कारकों की एक पूरी श्रृंखला पर आधारित होगा,प्रासंगिक स्थानीय विनियम और उपयुक्त केबल प्रकारों का प्रदर्शनइसलिए केबल चयन के लिए एक निर्णायक गाइड प्रदान करना असंभव है और हम आपको सलाह देते हैं कि आप अपनी विशिष्ट केबल आवश्यकताओं को पूरा करने के लिए उपयुक्त डिजाइनों पर हमारी विशेषज्ञ सलाह के लिए हमसे संपर्क करें।
केबल संरचना
कंडक्टर
कंडक्टर तांबे या एल्यूमीनियम से बने होते हैं, गोल खड़े होते हैं ((असंकुचित या संकुचित) या IEC 60228, BS EN 60228 के अनुसार वर्ग 1 या वर्ग 2 के आकार के होते हैं। छोटे आकारों के लिए, एक ठोस गोल कंडक्टर,IEC 60228 के अनुसार वर्ग 1, BS EN 60228 भी अनुरोध पर उपलब्ध कराया जा सकता है।
इन्सुलेशन
एक्सएलपीई सामग्री और मोटाई आईईसी 60502-1 या बीएस 5467 के अनुसार 90 डिग्री सेल्सियस पर निरंतर संचालन के लिए निर्धारित होनी चाहिए।
पीवीसी सामग्री और मोटाई आईईसी 60502-1 या बीएस 6346 के अनुसार होनी चाहिए। पीवीसी इन्सुलेशन सामग्री-पीवीसी/ए आईईसी 60502 या टीआई1 के अनुसार बीएस एन 50363 के अनुसार।
एसएएसओ 1694 के अनुसार पीवीसी इन्सुलेशन 85 डिग्री सेल्सियस निरंतर संचालन के लिए नामित भी अनुरोध पर उपलब्ध है।
सभा
दो, तीन चार या पांच अछूता कंडक्टर अछूता सामग्री के साथ संगत गैर-हाइग्रोस्कोपिक भराव के साथ लगाए जाते हैं।
आंतरिक आवरण
संयोजन पीवीसी की एक बाहर निकाली गई परत के साथ बिछाया जाता है। गैर बख्तरबंद केबलों के मामले में, इस परत को छोड़ दिया जा सकता है यदि केबल का बाहरी आकार व्यावहारिक रूप से गोल रहता है।
कवच
IEC 60502-1 या BS 5467, BS 6346 के अनुसार बिछाने के ऊपर हेलिकल रूप से लगाए गए जस्ती स्टील के तार (एकल कोर केबल एल्यूमीनियम तार से बख्तरबंद होंगे)
डबल स्टील टेप IEC 60502-1.STA के अनुसार बहु-कोर केबलों के बिडिंग के ऊपर हेलिकल रूप से लगाया जाता है
बाहरी आवरण
बाहरी आवरण IEC 60502-1 के अनुसार पीवीसी/एसटी2, प्रकार 9 के अनुसार बीएस 7655 के अनुसार बाहर निकाला जाएगा। विशेष प्रकार की पीवीसी आवरण सामग्री जैसे कि आग retardant पीवीसी, एंटी-टर्मिट और एंटी-गर्दन पीवीसी, पराबैंगनी पीवीसी,तेल प्रतिरोधी पीवीसी, आदि। अनुरोध पर अन्य विशेष आवरण सामग्री जैसे एलएलडीपीई, एमडीपीई, एचडीपीई, एलएसएफ, सीपीई आदि उपलब्ध हैं।
केबल शीट्स का लौ प्रदर्शन
IEC 60332-3-22, IEC 60332-3-23 और IEC 60332-3-24 की लौ परीक्षण आवश्यकताओं को पूरा करने के लिए केबलों को विशेष लौ retardant पीवीसी बाहरी आवरण के साथ आपूर्ति की जा सकती है,IEC 60502-1 के अनुसार कम धुआं वाले हेलोजन मुक्त (LSHF) सामग्री के साथ केबल भी आपूर्ति कर सकते हैं, बीएस 7211, बीएस 6724 या अन्य समकक्ष मानकों.
मानक:
आईईसी,बीएस,वीडीई,एएस/एनजेडएस,आईसीईए,जेआईएस आदि,ग्राहक द्वारा आवश्यक अन्य मानकों के अनुसार विशेष बिजली केबल का डिजाइन और निर्माण
प्रकार और नामः
| प्रकार | पदनाम | आवेदन |
| वीवी | तांबा कंडक्टर, पीवीसी अछूता, पीवीसी से घिरा बिजली केबल | इनडोर, सुरंग या केबल खाई में बिछाने के लिए, बाहरी यांत्रिक बलों को सहन करने में असमर्थ एक कोर केबल को चुंबकीय नलिका में बिछाए जाने की अनुमति नहीं है। |
| वीएलवी | एल्यूमीनियम कंडक्टर, पीवीसी अछूता, पीवीसी से घिरा पावर केबल | |
| VY | तांबे का कंडक्टर, पीवीसी अछूता, पीई से घिरा पावर केबल | |
| VLY | एल्यूमीनियम कंडक्टर, पीवीसी अछूता, पीई में ढाला बिजली केबल | |
| वीवी22 | तांबे का कंडक्टर, पीवीसी अछूता, स्टील टेप बख्तरबंद, पीवीसी से घिरा बिजली केबल | घर के अंदर बिछाने के लिए, केबल खाई में एक सुरंग में, या सीधे जमीन में, बाहरी यांत्रिक बल सहन करने में सक्षम। एकल-कोर केबल को चुंबकीय नलिका में बिछाए जाने की अनुमति नहीं है। |
| VLV22 | एल्यूमीनियम कंडक्टर, पीवीसी अछूता, स्टील टेप बख्तरबंद, पीवीसी से घिरा बिजली केबल | |
| वीवी23 | तांबे का कंडक्टर, पीवीसी अछूता, स्टील टेप बख्तरबंद, पीई कवर बिजली केबल | |
| VLV23 | एल्यूमीनियम कंडक्टर, पीवीसी अछूता, स्टील टेप बख्तरबंद, पीई कवर बिजली केबल | |
| वीवी32 | तांबा कंडक्टर, पीवीसी अछूता, स्टील के तार से बख्तरबंद, पीवीसी से घिरा पावर केबल | इनडोर, सुरंग केबल खाई में बिछाने के लिए, अच्छी तरह से या सीधे जमीन में, सहन करने में सक्षम बाहरी यांत्रिक बल और कुछ खींचने का बल। |
| VLV32 | एल्यूमीनियम कंडक्टर, पीवीसी अछूता, स्टील के तार से बख्तरबंद, पीवीसी से घिरा पावर केबल | |
| वीवी३३ | तांबा कंडक्टर, पीवीसी अछूता, स्टील तार बख्तरबंद, पीई कवर बिजली केबल | |
| VLV33 | एल्यूमीनियम कंडक्टर, पीवीसी अछूता, स्टील तार बख्तरबंद, पीई कवर बिजली केबल |
| प्रकार | पदनाम | आवेदन |
| YJV | तांबा कंडक्टर, XLPE अछूता, पीवीसी से घिरा बिजली केबल | इनडोर, सुरंग या केबल खाई में बिछाने के लिए, बाहरी यांत्रिक बलों को सहन करने में असमर्थ एक कोर केबल को चुंबकीय नलिका में बिछाए जाने की अनुमति नहीं है। |
| YJLV | एल्यूमीनियम कंडक्टर,एक्सएलपीई अछूता, पीवीसी से घिरा बिजली केबल | |
| YJY | तांबे का कंडक्टर, XLPE अछूता, पीई से घिरा पावर केबल | |
| YJJLY | एल्यूमीनियम कंडक्टर, एक्सएलपीई अछूता, पीई कवर बिजली केबल | |
| YJV22 | तांबा कंडक्टर,XLPE अछूता, स्टील टेप बख्तरबंद, पीवीसी से घिरा बिजली केबल | घर के अंदर बिछाने के लिए, केबल खाई में एक सुरंग में, या सीधे जमीन में, बाहरी यांत्रिक बल सहन करने में सक्षम। एकल-कोर केबल को चुंबकीय नलिका में बिछाए जाने की अनुमति नहीं है। |
| YJLV22 | एल्यूमीनियम कंडक्टर, एक्सएलपीई अछूता, स्टील टेप बख्तरबंद, पीवीसी से घिरा पावर केबल | |
| YJV23 | तांबे का कंडक्टर, XLPE अछूता, स्टील टेप बख्तरबंद, पीई कवर बिजली केबल | |
| YJLV23 | एल्यूमीनियम कंडक्टर, एक्सएलपीई अछूता, स्टील टेप बख्तरबंद, पीई कवर बिजली केबल | |
| YJV32 | तांबा कंडक्टर, XLPE अछूता, स्टील के तार से बख्तरबंद, पीवीसी से घिरा पावर केबल | इनडोर, सुरंग केबल खाई में बिछाने के लिए, अच्छी तरह से या सीधे जमीन में, सहन करने में सक्षम बाहरी यांत्रिक बल और कुछ खींचने का बल। |
| YJLV32 | एल्यूमीनियम कंडक्टर, एक्सएलपीई अछूता, स्टील के तार से बख्तरबंद, पीवीसी से घिरा पावर केबल | |
| YJV33 | तांबा कंडक्टर, XLPE अछूता, स्टील तार बख्तरबंद, पीई कवर बिजली केबल | |
| YJLV33 | एल्यूमीनियम कंडक्टर, एक्सएलपीई अछूता, स्टील के तार से बख्तरबंद, पीई से घिरा पावर केबल |
| संख्या x मिमी2 | चरण | तटस्थ/पृथ्वी | आंतरिक आवरण | कवचधारी | बाहरी आवरण | केबल का वजन | ||||
| कंडक्टर का व्यास mm | XLPE की मोटाई mm | कंडक्टर का व्यास mm | XLPE की मोटाई mm | मोटाई mm | तार का व्यास मिमी |
शीट की मोटाई मिमी | पूर्ण व्यास मिमी | YJV32 ((CU) किलोग्राम/किमी |
YJLV32(AL) किलोग्राम/किमी |
|
| 1*35 | 7 | 0.9 | - | - | 1 | 0.8 | 1.8 | 16 | 574.4 | 361.9 |
| 1*50 | 8.2 | 1 | - | - | 1 | 1.25 | 1.8 | 18.3 | 768.2 | 480.8 |
| 1*70 | 10 | 1.1 | - | - | 1 | 1.25 | 1.8 | 20.3 | 1014 | 592.2 |
| 1*95 | 11.6 | 1.1 | - | - | 1 | 1.25 | 1.8 | 21.9 | 1284 | 704.1 |
| 1*120 | 13 | 1.2 | - | - | 1 | 1.6 | 1.8 | 24.2 | 1601.8 | 870.7 |
| 1*150 | 14.6 | 1.4 | - | - | 1 | 1.6 | 1.8 | 26.2 | 1931.3 | 1019 |
| 1*185 | 16.2 | 1.6 | - | - | 1 | 1.6 | 1.8 | 28.2 | 2320.1 | 1182.8 |
| 1*240 | 18.4 | 1.7 | - | - | 1 | 1.6 | 1.9 | 30.8 | 2900.7 | 1426 |
| 1*300 | 20.6 | 1.8 | - | - | 1 | 1.6 | 1.9 | 33.2 | 3509 | 1665.6 |
| 1*400 | 23.8 | 2 | - | - | 1.2 | 2 | 2.1 | 38.4 | 4628.7 | 2216.6 |
| 1*500 | 26.6 | 2.2 | - | - | 1.2 | 2 | 2.2 | 41.8 | 5708.8 | 2646.8 |
| 1*630 | 30 | 2.4 | - | - | 1.2 | 2 | 2.3 | 45.8 | 7125 | 3206.9 |
| 1*800 | 34 | 2.6 | - | - | 1.4 | 2.5 | 2.5 | 52 | 9119.4 | 4132.8 |
| 2*300 | 13.9 | 1.8 | - | - | 1.6 | 2.5 | 2.8 | 49.2 | 8583.1 | 4877.9 |
| 3*15 | 1.38 | 0.7 | - | - | 1 | 0.8 | 1.8 | 13.6 | 351.2 | 323 |
| 3*25 | 1.78 | 0.7 | - | - | 1 | 0.8 | 1.8 | 14.5 | 408.3 | 361.4 |
| 3*4 | 2.25 | 0.7 | - | - | 1 | 0.8 | 1.8 | 15.5 | 484.8 | 409.9 |
| 3*6 | 2.76 | 0.7 | - | - | 1 | 0.8 | 1.8 | 16.6 | 577.9 | 465.1 |
| 3*10 | 4 | 0.7 | - | - | 1 | 1.25 | 1.8 | 20.2 | 928.8 | 740.1 |
| 3*16 | 5.1 | 0.7 | - | - | 1 | 1.25 | 1.8 | 22.5 | 1188.5 | 894.6 |
| 3*25 | 6.3 | 0.9 | - | - | 1 | 1.6 | 1.8 | 26.7 | 1760.7 | 1301 |
| 3*35 | 5.4 | 0.9 | - | - | 1 | 1.6 | 1.8 | 24.4 | 1914.6 | 1274.1 |
| 3*50 | 6.8 | 1 | - | - | 1 | 1.6 | 1.9 | 28 | 2439.6 | 1572.9 |
| 3*70 | 8 | 1.1 | - | - | 1.2 | 2 | 2 | 32.3 | 3483.6 | 2211.9 |
| 3*95 | 9.5 | 1.1 | - | - | 1.2 | 2 | 2.2 | 35.9 | 4401.8 | 2653.4 |
| 3*120 | 10.8 | 1.2 | - | - | 1.2 | 2 | 2.3 | 39.3 | 5265.6 | 3061.2 |
| 3*150 | 12.1 | 1.4 | - | - | 1.4 | 2.5 | 2.5 | 44.6 | 6844.3 | 4093.6 |
| 3*185 | 13.5 | 1.6 | - | - | 1.4 | 2.5 | 2.6 | 48.6 | 8139 | 4710 |
| 3*240 | 15.4 | 1.7 | - | - | 1.6 | 2.5 | 2.8 | 53.9 | 10086.7 | 5640.4 |
| 3*300 | 17 | 1.8 | - | - | 1.6 | 2.5 | 3 | 58.1 | 12085.3 | 6527.4 |
| 4*15 | 1.38 | 0.7 | - | - | 1 | 0.8 | 1.8 | 14.3 | 391.3 | 353.7 |
| 4*25 | 1.78 | 0.7 | - | - | 1 | 0.8 | 1.8 | 15.3 | 459.7 | 397.2 |
| 4*4 | 2.25 | 0.7 | - | - | 1 | 0.8 | 1.8 | 16.4 | 551.7 | 451.8 |
| 4*6 | 2.76 | 0.7 | - | - | 1 | 1.25 | 1.8 | 18.6 | 800.7 | 650.4 |
| 4*10 | 4 | 0.7 | - | - | 1 | 1.25 | 1.8 | 21.6 | 1089.3 | 837.6 |
| 4*16 | 5.1 | 0.7 | - | - | 1 | 1.6 | 1.8 | 24.9 | 1543 | 1151.1 |
| 4*25 | 6.3 | 0.9 | - | - | 1 | 1.6 | 1.8 | 28.8 | 2094.7 | 1481.8 |
| 4*35 | 6.2 | 0.9 | - | - | 1 | 1.6 | 1.9 | 27 | 2386 | 1531.9 |
| 4*50 | 7.6 | 1 | - | - | 1 | 1.6 | 2 | 30.7 | 3014.1 | 1858.5 |
| 4*70 | 8.8 | 1.1 | - | - | 1.2 | 2 | 2.2 | 35.4 | 4298.9 | 2603.3 |
| 4*95 | 10.5 | 1.1 | - | - | 1.2 | 2 | 2.3 | 39.3 | 5480.4 | 3149.3 |
| 4*120 | 11.2 | 1.2 | - | - | 1.4 | 2.5 | 2.5 | 43.1 | 6972.2 | 4033.1 |
| 4*150 | 13 | 1.4 | - | - | 1.4 | 2.5 | 2.6 | 48.2 | 8452.2 | 4784.6 |
| 4*185 | 14.5 | 1.6 | - | - | 1.6 | 2.5 | 2.8 | 53.1 | 10276.8 | 5704.9 |
| 4*240 | 16.2 | 1.7 | - | - | 1.6 | 2.5 | 3 | 57.7 | 12650.1 | 6721.6 |
| 4*300 | 19 | 1.8 | - | - | 1.6 | 2.5 | 3.2 | 64.7 | 15397.1 | 7986.5 |
| 5*1.5 | 1.38 | 0.7 | 1.38 | 0.7 | 1 | 0.8 | 1.8 | 15.1 | 431 | 384 |
| 5*2.5 | 1.78 | 0.7 | 1.78 | 0.7 | 1 | 0.8 | 1.8 | 16.2 | 518.9 | 440.7 |
| 5*4 | 2.25 | 0.7 | 2.25 | 0.7 | 1 | 1.25 | 1.8 | 18.4 | 762.6 | 637.7 |
| 5*6 | 2.76 | 0.7 | 2.76 | 0.7 | 1 | 1.25 | 1.8 | 19.7 | 909.8 | 722 |
| 5*10 | 4 | 0.7 | 4 | 0.7 | 1 | 1.25 | 1.8 | 23.1 | 1245.8 | 931.2 |
| 5*16 | 5.1 | 0.7 | 5.1 | 0.7 | 1 | 1.6 | 1.8 | 26.8 | 1797.5 | 1307.6 |
| 5*25 | 6.3 | 0.9 | 6.3 | 0.9 | 1 | 1.6 | 1.8 | 31.1 | 2444.2 | 1678 |
| 5*35 | 7 | 0.9 | 7 | 0.9 | 1 | 1.6 | 1.9 | 33.2 | 2988.7 | 1921.1 |
| 5*50 | 8.2 | 1 | 8.2 | 1 | 1.2 | 2 | 2.1 | 38.5 | 4106.2 | 2661.7 |
| 5*70 | 5.1 | 1.1 | 10 | 1.1 | 1.2 | 2 | 2.3 | 38.2 | 5129 | 3009.5 |
| 5*95 | 6.2 | 1.1 | 11.6 | 1.1 | 1.4 | 2.5 | 2.4 | 43.6 | 6956.4 | 4042.5 |
| 5*120 | 6.6 | 1.2 | 13 | 1.2 | 1.4 | 2.5 | 2.6 | 46.8 | 8317.7 | 4643.9 |
| 5*150 | 7.6 | 1.4 | 14.6 | 1.4 | 1.6 | 2.5 | 2.8 | 52.4 | 10163.5 | 5579 |
| 5*185 | 8.5 | 1.6 | 16.2 | 1.6 | 1.6 | 2.5 | 3 | 57.4 | 12320.8 | 6605.8 |
| 5*240 | 9.6 | 1.7 | 18.4 | 1.7 | 1.6 | 2.5 | 3.2 | 62.8 | 15266.7 | 7856.1 |
| 5*300 | 10.8 | 1.8 | 20.6 | 1.8 | 1.8 | 3.15 | 3.4 | 70.1 | 19366.5 | 10103.3 |
| 3 गुना 2.5 + 1 गुना 15 | 1.78 | 0.7 | 1.38 | 0.7 | 1 | 0.8 | 1.8 | 15.1 | 442.9 | 386.6 |
| 3*4+1*25 | 2.25 | 0.7 | 1.78 | 0.7 | 1 | 0.8 | 1.8 | 16.1 | 527.8 | 437.3 |
| 3*6+1*4 | 2.76 | 0.7 | 2.25 | 0.7 | 1 | 1.25 | 1.8 | 18.3 | 776.2 | 638.6 |
| 3*10+1*6 | 4 | 0.7 | 2.76 | 0.7 | 1 | 1.25 | 1.8 | 20.8 | 1014 | 787.7 |
| 3*16+1*10 | 5.1 | 0.7 | 4 | 0.7 | 1 | 1.25 | 1.8 | 23.6 | 1322.2 | 965.4 |
| 3*25+1*16 | 6.3 | 0.9 | 5.1 | 0.7 | 1 | 1.6 | 1.8 | 27.8 | 1953.6 | 1395.9 |
| 3*35+1*16 | 6.7 | 0.9 | 5.1 | 0.7 | 1 | 1.6 | 1.8 | 28.8 | 2295.1 | 1556.6 |
| 3*50+1*25 | 7.4 | 1 | 6.3 | 0.9 | 1 | 1.6 | 1.9 | 31.1 | 2847.6 | 1827.7 |
| 3*70+1*35 | 8.7 | 1.1 | 7 | 0.9 | 1.2 | 2 | 2.1 | 36.2 | 4015.5 | 2530.3 |
| 3*95+1*50 | 10.5 | 1.1 | 8.2 | 1 | 1.2 | 2 | 2.2 | 40.5 | 5076.7 | 3039.4 |
| 3*120+1*70 | 11.6 | 1.2 | 10 | 1.1 | 1.2 | 2 | 2.4 | 43.9 | 6227.1 | 3598.8 |
| 3*150+1*70 | 13 | 1.4 | 10 | 1.1 | 1.4 | 2.5 | 2.5 | 49.7 | 7816.5 | 4641.9 |
| 3*185+1*95 | 14.5 | 1.6 | 11.6 | 1.1 | 1.4 | 2.5 | 2.7 | 54.5 | 9503.8 | 5492.1 |
| 3*240+1*120 | 16.5 | 1.7 | 13 | 1.2 | 1.6 | 2.5 | 2.9 | 60.4 | 11746.4 | 6565.3 |
| 3*300+1*150 | 18.8 | 1.8 | 14.6 | 1.4 | 1.6 | 2.5 | 3 | 66.3 | 14126 | 7651.2 |
| 3 * 2.5 + 2 * 15 | 1.78 | 0.7 | 1.38 | 0.7 | 1 | 0.8 | 1.8 | 15.8 | 484.5 | 418.8 |
| 3*4+2*25 | 2.25 | 0.7 | 1.78 | 0.7 | 1 | 1.25 | 1.8 | 17.8 | 702.1 | 596 |
| 3*6+2*4 | 2.76 | 0.7 | 2.25 | 0.7 | 1 | 1.25 | 1.8 | 19.2 | 853.3 | 690.7 |
| 3*10+2*6 | 4 | 0.7 | 2.76 | 0.7 | 1 | 1.25 | 1.8 | 21.7 | 1110 | 846.1 |
| 3*16+2*10 | 5.1 | 0.7 | 4 | 0.7 | 1 | 1.6 | 1.8 | 25.6 | 1635.8 | 1216.1 |
| 3*25+2*16 | 6.3 | 0.9 | 5.1 | 0.7 | 1 | 1.6 | 1.8 | 29.3 | 2182.1 | 1526.4 |
| 3*35+2*16 | 6.5 | 0.9 | 5.1 | 0.7 | 1 | 1.6 | 1.8 | 29.1 | 2453.2 | 1616.7 |
| 3*50+2*25 | 7.4 | 1 | 6.3 | 0.9 | 1 | 1.6 | 2 | 32.2 | 3125.6 | 1952.5 |
| 3*70+2*35 | 9 | 1.1 | 7 | 0.9 | 1.2 | 2 | 2.1 | 37.9 | 4482.4 | 2783.7 |
| 3*95+2*50 | 10.7 | 1.1 | 8.2 | 1 | 1.2 | 2 | 2.3 | 42.4 | 5679.2 | 3353.1 |
| 3*120+2*70 | 12 | 1.2 | 10 | 1.1 | 1.4 | 2.5 | 2.5 | 47.8 | 7499.7 | 4447.5 |
| 3*150+2*70 | 13.4 | 1.4 | 10 | 1.1 | 1.4 | 2.5 | 2.6 | 52.3 | 8649.7 | 5051.2 |
| 3*185+2*95 | 15 | 1.6 | 11.6 | 1.1 | 1.6 | 2.5 | 2.8 | 57.9 | 10681.1 | 6086.6 |
| 3*240+2*120 | 17 | 1.7 | 13 | 1.2 | 1.6 | 2.5 | 3 | 63.6 | 13074.7 | 7158.8 |
| 3*300+2*150 | 19.2 | 1.8 | 14.6 | 1.4 | 1.6 | 2.5 | 3.2 | 69.7 | 15769.3 | 8377.6 |
नोटः
IEC 60502-1 या BS 5467, BS 6346 के अनुसार बिस्तर के ऊपर हेलिकल रूप से लागू जस्ती स्टील के तार।
एकल कोर केबल एल्यूमीनियम तार से बख्तरबंद होंगे)
उत्पाद का वर्णन:
- एक्सएलपीई अछूता पीवीसी से घिरा पावर केबल (एक्सएलपीई/पीवीसी केबल)
- एक्सएलपीई अछूता स्टील टेप बख्तरबंद पीवीसी आवरण बिजली केबल (XLPE/STA/PVC केबल)
- एक्सएलपीई अछूता स्टील वायर बख्तरबंद पीवीसी शील्ड पावर केबल (एक्सएलपीई/एसडब्ल्यूए/पीवीसी केबल)
- ज्वाला retardant XLPE insulated PVC enveloped power cable (FR/XLPE/PVC Cable) - ज्वाला retardant XLPE इन्सुलेट पीवीसी कवरित पावर केबल (FR/XLPE/PVC Cable)
- लौ retardant XLPE अछूता स्टील टेप बख्तरबंद पीवीसी enveloped बिजली केबल (FR/XLPE/STA/पीवीसी केबल)
- लौ retardant XLPE अछूता स्टील तार बख्तरबंद पीवीसी enveloped बिजली केबल (FR/XLPE/SWA/पीवीसी केबल)
FR - लौ retardant
| नाममात्र क्रॉस सेक्शन (मिमी)2) | इन्सुलेशन मोटाई ((मिमी) | कुल मिलाकर व्यास और वजन | ||||
| स्टील टेप परत × मोटाई |
पीवीसी शीट | पीई शीट | ||||
| कुल मिलाकर दिन। मिमी |
वजन किलोग्राम/किमी |
कुल मिलाकर दिन। मिमी |
वजन किलोग्राम/किमी |
|||
| 50 | 10.5 | 2x0.8 | 89.0 | 8791 | 89.0 | 8326 |
| 70 | 10.5 | 2x0.8 | 93.1 | 9878 | 93.1 | 9377 |
| 95 | 10.5 | 2x0.8 | 97.0 | 11079 | 97.0 | 10530 |
| 120 | 10.5 | 2x0.8 | 100.5 | 12238 | 100.5 | 11655 |
| 150 | 10.5 | 2x0.8 | 104.4 | 13597 | 104.4 | 12976 |
| 185 | 10.5 | 2x0.8 | 108.1 | 15050 | 108.1 | 14391 |
| 240 | 10.5 | 2x0.8 | 114.0 | 17386 | 114.0 | 16658 |
| 300 | 10.5 | 2x0.8 | 118.8 | 19710 | 118.8 | 18934 |
| 400 | 10.5 | 2x0.8 | 126.6 | 23603 | 126.6 | 22722 |
फंग यू (शंघाई) स्वचालन प्रौद्योगिकी कं, लिमिटेड केबल ने ISO9001 गुणवत्ता प्रबंधन प्रणाली प्रमाणन, ISO14001 पर्यावरण प्रबंधन प्रणाली प्रमाणन,ISO45001 व्यावसायिक स्वास्थ्य और सुरक्षा प्रबंधन प्रणाली प्रमाणन, आईएसओ 50001 ऊर्जा प्रबंधन प्रणाली प्रमाणन, और दो एकीकरण प्रबंधन प्रणाली प्रमाणन।
अक्सर पूछे जाने वाले प्रश्न
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
1हम कौन हैं?
फंग यू (शंघाई) स्वचालन प्रौद्योगिकी कं, लिमिटेड, शंघाई, चीन में स्थित है, 2006 से शुरू, एक पेशेवर कंपनी है जो बिजली केबलों और संबंधित उत्पादों की बिक्री में माहिर है।हम Qifan केबल के लिए विदेशी विपणन केंद्र के रूप में कार्य.
2हम गुणवत्ता की गारंटी कैसे दे सकते हैं?
बड़े पैमाने पर उत्पादन से पहले हमेशा एक पूर्व उत्पादन नमूना; शिपमेंट से पहले हमेशा अंतिम निरीक्षण;
3आप हमसे क्या खरीद सकते हैं?
विद्युत केबल,यूएल प्रमाणपत्र उत्पाद,अग्निरोधी केबल,सबमरीन केबल,एबीसी केबल,बिल्डिंग वायर,सोलर केबल,रबर केबल,इलेक्ट्रिकल कंट्रोल केबल,डिजिटल कम्युनिकेशन केबल,मिनरल आइसोलेटेड केबल,विशेष तार और केबल, हवाई अछूता केबल, उच्च तापमान प्रतिरोधी केबल,सौर केबल,एक्सएलपीई अछूता बिजली केबल,कंप्यूटर केबल,एल्यूमीनियम स्ट्रैंडड वायर,पीवीसी अछूता तार और केबल,डिजिटल संचार केबल, इत्यादि
4आप अन्य आपूर्तिकर्ताओं से नहीं बल्कि हमसे क्यों खरीदें?
कई वर्षों से, हम तार और केबल उत्पादों के अनुसंधान और विकास पर ध्यान केंद्रित कर रहे हैं। हमारी आर एंड डी टीम के पास दस से अधिक वर्षों का अनुभव है।हमारे सभी उत्पादों का उत्पादन सीधे कारखाने से किया जाता हैहम OEM और ODM स्वीकार करते हैं!
5हम क्या सेवाएं प्रदान कर सकते हैं?
स्वीकार्य वितरण शर्तेंः एफओबी, सीएफआर, सीआईएफ, एक्सडब्ल्यू, एफएएस, सीआईपी, एफसीए, सीपीटी, डीईक्यू, डीडीपी, डीडीयू,
6मैं नमूने प्राप्त कर सकते हैं?
हम आपको नमूने प्रदान करने के लिए सम्मानित हैं, नमूने निः शुल्क प्रदान किए जाते हैं, लेकिन एक्सप्रेस शिपिंग के लिए भुगतान करने की आवश्यकता है। यदि आपके पास एक कूरियर खाता है, तो आप नमूने लेने के लिए एक कूरियर भेज सकते हैं।
7.आपका पैकिंग तरीका क्या है? क्या मुझे अनुकूलित पैकेज मिल सकता है?
हमारे पास मानक निर्यात पैकेज है। अनुकूलित पैकेज के बारे में अधिक जानकारी के लिए, कृपया हमसे संपर्क करें।
