एल्यूमीनियम कंडक्टर बीएस183 गैल्वेनाइज्ड स्टील वायर 3 कोर 4 कोर ट्रांसमिशन लाइन के लिए

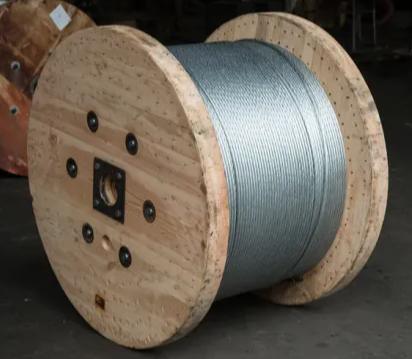

जस्ती इस्पात तार जीआई तार बीएस183
   मानकः बीएस 183

उत्पादआवेदन
जस्ती इस्पात तार उपयुक्त है एसीएसआर और हैंगर, सस्पेंशन और संचार केबल, ओवरहेड पावर ट्रांसमिशन लाइन, फिक्स्ड ऑब्जेक्ट और बहाव के लिए कोर के लिए बॉल्ट आदि।

उत्पादसंरचना

जस्ती स्टील के तारडायः0.6mm-4.78mm
न्यूनतम ब्रेक लोडः ग्रेड 350-ग्रेड 1300.
लोकप्रिय आकारः GSW 7/14 GSW 7/12 GSW 7/10 SWG




निर्माण तारों की संख्या/तार व्यास	लगभग स्ट्रैंड व्यास	स्ट्रैंड का न्यूनतम टूटने का भार							द्रव्यमान
		ग्रेड 350	ग्रेड 480	ग्रेड 700	ग्रेड 850	ग्रेड 1000	ग्रेड 1150	ग्रेड 1300
	मिमी	kN	kN	kN	kN	kN	kN	kN	किलोग्राम/किमी
3/180	3.9	2.65	3.66	-	-	-	-	-	60
3/2.65	5.7	5.80	7.95	-	-	-	----	-	130
3/3.25	7.0	8.70	11.95	-	-	-	-	-	195
3/400	8.6	13.20	18.10	--	-	-	-	-	295
4/180	4,4	3.55	4.90	-	-	-	-		80
4/2.65	6.4	7.70	10.60	-	-	-	-	-	172
4/3.25	7.9	11.60	15.90	-	-	-	-	-	260
4/4.00	9.7	17.60	24.10	35.20	-	-	-	-	390
5/150	4.1	3.10	4.24	6.18	-	-	-	-	69
5/180	4.9	4.45	6.10	8.90	-	-	-	-	95
5/2.65	7.2	9.65	13.25	19.30	- -		-	-	220
5/3.25	8.8	14.50	19.90	29.00	--	-	-	-	320
5/4.00	10.8	22.00	30.15	43.95	-	-	-	-	490



निर्माण तारों की संख्या/तार व्यास	लगभग स्ट्रैंड व्यास	स्ट्रैंड का न्यूनतम टूटने का भार							द्रव्यमान
		ग्रेड 350	ग्रेड 480	ग्रेड 700	ग्रेड 850	ग्रेड 1000	ग्रेड 1150	ग्रेड 1300
	मिमी	kN	kN	kN	kN	kN	kN	kN	किलोग्राम/किमी
7/0.56	1.7	0.60	0.83	1.20	-	1.70	1.98	2.24	14
7/0.71	2.1	0.97	1.33	1.94		2.75	3.19	3.60	28
7/0.85	2.6	1.39	1.90	2.80	-	3.95	4.57	5.15	31
7/0.90	2.7	1.55	2.14	3,10		4.45	5.12	5.80	35
7/100	3.0	1.92	2.64	3.85	-	5.50	6.32	7.15	43
7/125	3.8	3.01	4.10	6.00	-	8.55	9.88	11.15	67
7/140	4.2	3.75	5.17	7.54	9.16	10.75	12.35	14.00	84
7/160	4.8	4.90	6.75	9.85	11.95	14.10	16.20	18.30	110
7/180	5.4	6.23	8.55	12.45	-	17.80	20.50	23.20	140
7/2.00	6.0	7.70	10.55	15.40	-	22.00	25.30	38.60	170
7/2.36	7.1	10.70	14.70	21.40	-	30.60	3520	39.80	240
7/2.65	8.0	13.50	18.50	27.00		38.60	44.40	50.20	300
7/3.00	9,0	17.30	23.75	34.65	-	49.50	56.90	64.30	392
7/3.15	9.5	19.10	26.20	38.20	-	54.55	62.75	70.90	430
7/3.25	9.8	20.30	27.85	40.65	-	58.05	66,80	75.50	460
7/3.65	11.0	25.60	35.15	51.25		73.25	84.20	95.20	570
7/4.00	12.0	30.90	42.20	61.60	-	88,00	101.0	114.0	690
7/4.25	12.8	34.75	47.65	69.50	-	99.30	114.0	129.0	780
7/4.75	14.0	43.40	59.45	86,80	-	124.0	142.7	161.3	970
१९/१00	5.0	5.22	7.16	10.45	-	14.92	17.16	19.40	120
१९/१25	6.3	8.16	11.19	16.32	-	23.32	26.81	30.31	180
१९/१40	7.0	10.24	14.04	20.47	-	29.25	33.64	38.02	230
१९/१60	8.0	13.37	18.34	26.75	-	38.20	43.93	49.66	300
19/2.00	10.0	20.90	28.65	41.78	50.74	59.69	68.64	77.60	470
19/2.50	12.5	32.65	44.80	65.29	79.28	93.27	107.3	121.3	730
19/3.00	15.0	47.00	64.50	94.00	114.1	134.3	154.5	174.6	1050
19/3.55	17.8	65.80	90.27	131.6	159.9	188.0	216.3	244.5	1470
19/4.00	20.0	83.55	114.6	167.1	203.0	238.7	274,6	310.4	1870
19/4.75	23.8	117.85	161.6	235.7	286.0	336.7	387.2	437.7	2630

------हमारी विशेषता------

1. अनुभवी तकनीकी टीम के साथ आयातित उपकरण

1. पूर्ण प्रमाणन प्रणाली

1. उत्तम उत्पादन प्रणाली

1. उत्तम बिक्री सेवा प्रणाली

मुख्य उत्पाद: 220kv और उससे कम की पावर केबल, रबर से ढकी हुई केबल, फोटोवोल्टिक केबल, फोटोवोल्टिक विशेष केबल, नियंत्रण केबल, कंप्यूटर केबल, स्टील कोर एल्यूमीनियम स्ट्रैन्ड केबल,पूर्व-शाखा केबल, कम वोल्टेज वाले पर्यावरण के अनुकूल हेलोजन मुक्त केबल, कोयला खनन केबल, फ्लोरोसिलिकॉन इन्सुलेशन उच्च तापमान प्रतिरोधी केबल, शील्ड केबल, जहाज के विद्युत उपकरणों के लिए केबल,फोटोइलेक्ट्रिक कम्पोजिट केबल, उच्च शक्ति वाले टोलिंग केबल, फोटोवोल्टिक सिस्टम के लिए केबल, 3kv और उससे कम AC नामित वोल्टेज वाले रेल पारगमन वाहनों के लिए केबल, स्थानीय क्षेत्र नेटवर्क केबल, इन्वर्टर केबल,रेडियो आवृत्ति केबल , परमाणु ऊर्जा संयंत्र केबल, बंदरगाह मशीनरी केबल, खनिज अछूता केबल, पनडुब्बी केबल और 100 से अधिक किस्में

1.30 वर्ष का उत्पादन अनुभव
2उत्पाद प्रमाणनःUL,CE,BV,TUV,KEMA,PSB,SABS,ABS,NK,LR,KR,GL आदि
3आधिकारिक और कानूनी प्राधिकरण के आधार पर OEM सेवा उपलब्ध है।
4सख्त गुणवत्ता नियंत्रण प्रणाली।
5तेजी से वितरण और प्रतिक्रिया हमारे प्रतियोगियों की तुलना में तेजी से नेतृत्व समय.
6.उत्कृष्ट गुणवत्ता उचित मूल्य के साथ.
7.मजबूत तकनीकी सहायता (तकनीकी डेटा, ड्राइंग आदि)
8आपके लिए पेशेवर टीम वर्क सेवा सक्रिय रूप से।
9स्टॉक उपलब्ध, निःशुल्क नमूना उपलब्ध है।

जस्ती स्टील के तार का उपयोग आमतौर पर विभिन्न अनुप्रयोगों के लिए ट्रांसमिशन लाइनों में किया जाता है। यह अपने अद्वितीय गुणों और विशेषताओं के कारण कई लाभ प्रदान करता है।यहाँ ट्रांसमिशन लाइनों में इस्तेमाल जस्ती स्टील के तार के बारे में कुछ जानकारी है:

गल्वानाइज्ड कोटिंगः गल्वानाइज्ड स्टील वायर को जंग से बचाने के लिए जस्ता की एक परत के साथ लेपित किया जाता है। गल्वानाइजेशन प्रक्रिया में स्टील वायर को पिघले हुए जस्ता में डुबोना शामिल है,एक टिकाऊ और संक्षारण प्रतिरोधी कोटिंग बनानायह कोटिंग तार के जीवनकाल को बढ़ाने और इसे नमी और नमक जैसे पर्यावरणीय कारकों से बचाने में मदद करती है।

शक्ति और स्थायित्व: जस्ती इस्पात तार अपनी उच्च तन्यता शक्ति के लिए जाना जाता है, जिससे यह ट्रांसमिशन लाइनों में अनुभव किए जाने वाले भारी भार और तनाव के लिए उपयुक्त है।यह संरचनात्मक स्थिरता प्रदान करता है और स्थापना और संचालन के दौरान यांत्रिक तनाव और तनाव का सामना कर सकता है.

विद्युत चालकताः जबकि स्टील तांबा या एल्यूमीनियम के समान चालक नहीं है, गैल्वेनाइज्ड स्टील वायर अभी भी कुछ ट्रांसमिशन लाइन अनुप्रयोगों के लिए स्वीकार्य विद्युत चालकता प्रदान करता है।इस्पात कोर का उपयोग आमतौर पर शक्ति और समर्थन के लिए किया जाता है, जबकि विद्युत चालकता मुख्य रूप से एल्यूमीनियम या तांबे जैसे कंडक्टरों द्वारा प्रदान की जाती है।
