उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Qifan
प्रमाणन: ISO, CCC, CE, RoHS, VDE
मॉडल संख्या: 336 एसीएसआर
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 100 मीटर
मूल्य: usd3-8/meter
पैकेजिंग विवरण: लकड़ी के ड्रम पैकेजिंग विवरण आंतरिक पैकिंग: लकड़ी की रील, प्लास्टिक रील और पेपर रील बाहरी पैकिंग: का
प्रसव के समय: 30-45 दिन
भुगतान शर्तें: डी/ए, डी/पी, एल/सी, टी/टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता: 50000K मीटर/माह
मॉडल नं.: |
336 एसीएसआर |
इन्सुलेशन सामग्री: |
नहीं |
म्यान सामग्री: |
नहीं |
भौतिक आकार: |
गोल तार |
तार कोर सामग्री: |
स्टील |
मॉडल: |
336 एसीएसआर |
ब्रांड: |
QIFAN |
तरीका: |
336 एसीएसआर |
परिवहन पैकेज: |
ड्रम |
विनिर्देश: |
336 एसीएसआर |
ट्रेडमार्क: |
QIFAN |
उत्पत्ति: |
चीन |
एचएस कोड: |
7614100000 |
आपूर्ति की क्षमता: |
100000 किमी/माह |
पैकेज का आकार: |
1100.00 सेमी * 1100.00 सेमी * 1100.00 सेमी |
पैकेज सकल वजन: |
10000.000 किग्रा |
शिपिंग लागत: |
बातचीत करने के लिए |
आवेदन: |
भूमि के ऊपर |
वोल्टेज: |
उच्च वोल्टेज केबल |
मौजूदा: |
डीसी केबल |
नमूने: |
यूएस$ 0/टुकड़ा 1 टुकड़ा (न्यूनतम ऑर्डर) | |
मॉडल नं.: |
336 एसीएसआर |
इन्सुलेशन सामग्री: |
नहीं |
म्यान सामग्री: |
नहीं |
भौतिक आकार: |
गोल तार |
तार कोर सामग्री: |
स्टील |
मॉडल: |
336 एसीएसआर |
ब्रांड: |
QIFAN |
तरीका: |
336 एसीएसआर |
परिवहन पैकेज: |
ड्रम |
विनिर्देश: |
336 एसीएसआर |
ट्रेडमार्क: |
QIFAN |
उत्पत्ति: |
चीन |
एचएस कोड: |
7614100000 |
आपूर्ति की क्षमता: |
100000 किमी/माह |
पैकेज का आकार: |
1100.00 सेमी * 1100.00 सेमी * 1100.00 सेमी |
पैकेज सकल वजन: |
10000.000 किग्रा |
शिपिंग लागत: |
बातचीत करने के लिए |
आवेदन: |
भूमि के ऊपर |
वोल्टेज: |
उच्च वोल्टेज केबल |
मौजूदा: |
डीसी केबल |
नमूने: |
यूएस$ 0/टुकड़ा 1 टुकड़ा (न्यूनतम ऑर्डर) | |

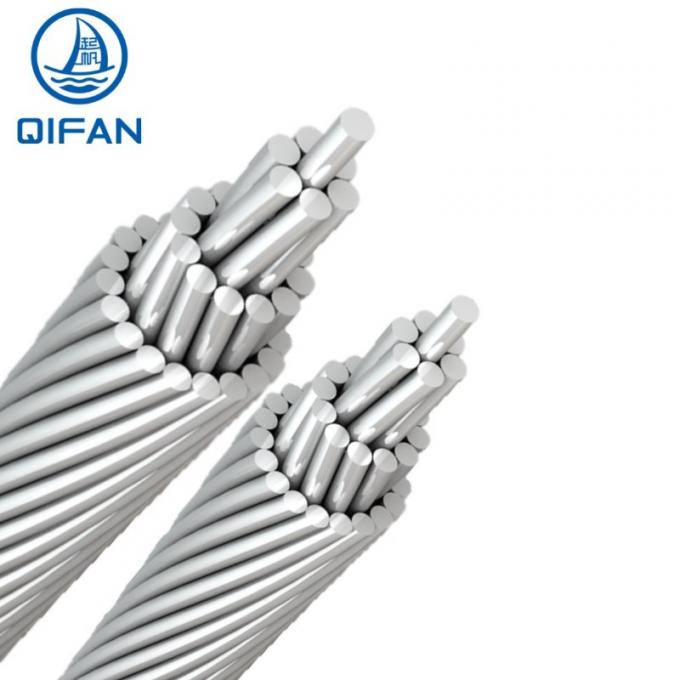

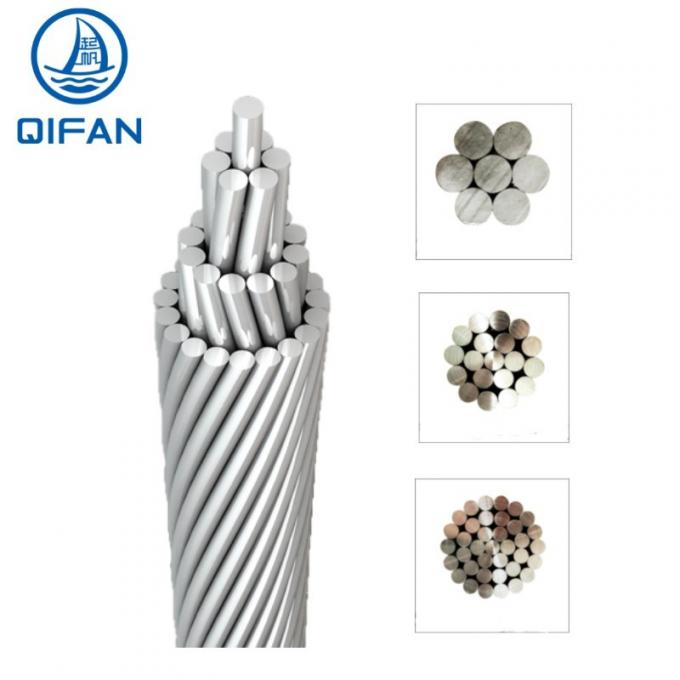

एल्यूमीनियम कंडक्टर स्टील प्रबलित 336 एसीएसआर
| एएसटीएम-बी 232/बी 232एम मीट्रिक इकाइयां | ||||||||||
| कोड नाम | आकार | लंगड़ा होना | अनुभाग | कुल मिलाकर व्यास |
कंडक्टर वजन |
रेटेड शक्ति |
||||
| कोई x Ømm नहीं | मिमी2 | मिमी | किलोग्राम/किमी | |||||||
| AWG-MCM | अल. | स्टील | कुल | अल. | कुल | कोर | कुल | अल. | kN | |
| तुर्की | 6 | 6X1,68 | 1x1,68 | 15,52 | 13,3 | 5,04 | 1,68 | 53,8 | 36,5 | 5,295 |
| स्वान | 4 | 6X2,12 | 1X2,12 | 24,71 | 21,18 | 6,36 | 2,12 | 85,4 | 58 | 8,28 |
| स्वानट | 4 | 7X1,96 | 1x2,61 | 26,47 | 21,12 | 6,53 | 2,61 | 99,7 | 58 | 10,5 |
| पंखुड़ी | 2 | 6X2,67 | 1X2,67 | 39,2 | 33,6 | 8,01 | 2,67 | 135,9 | 92,3 | 12,68 |
| स्पाट | 2 | 7X2,47 | 1X3,30 | 42,09 | 33,54 | 5,24 | 3,3 | 158,8 | 92,3 | 6,2 |
| रोबिन | 1 | 6X3,00 | 1X3,00 | 49,48 | 42,41 | 9 | 3 | 171,4 | 116,4 | 15,8 |
| रेवन | 1/0 | 6X3,37 | 1X3,37 | 62,44 | 53,52 | 10,11 | 3,37 | 216,1 | 146,7 | 19,49 |
| QUAIL | 2/0 | 6X3,78 | 1X3,78 | 78,55 | 67,33 | 11,34 | 3,78 | 272,5 | 185 | 23,63 |
| कबूतर | 3/0 | 6X4,25 | 1x4,25 | 99,31 | 85,12 | 12,75 | 4,25 | 343,5 | 233,2 | 29,46 |
| पेंगुइन | 4/0 | 6X4,77 | 1X4,77 | 125,09 | 107,22 | 14,31 | 4,77 | 433,2 | 294,2 | 37,16 |
| वाक्सविंग | 266,8 | 18X3,09 | 1X3,09 | 142,5 | 135 | 15,45 | 3,09 | 431,6 | 372,9 | 30,62 |
| PARTRIDGE | 266,8 | 26X2,57 | 7X2,00 | 156,9 | 134,9 | 16,28 | 6 | 546,1 | 374,3 | 50,28 |
| ऑस्ट्रिक | 300 | 26X2,73 | 7X2,12 | 176,9 | 152,2 | 17,28 | 6,36 | 614,6 | 421,3 | 56,52 |
| मर्लिन | 336,4 | 18X3,47 | 1X3,47 | 179,7 | 170,2 | 17,35 | 3,47 | 543,2 | 469,7 | 38,36 |
| लिनेट | 336,4 | 26X2,89 | 7X2,25 | 198,4 | 170,6 | 18,31 | 6,75 | 689 | 472,2 | 62,75 |
| ORIOLE | 336,4 | 30X2,69 | 7X2,69 | 210,3 | 170,5 | 18,83 | 8,07 | 784,3 | 473,2 | 76,98 |
| चिक्की | 397,5 | 18X3,77 | 1X3,77 | 212,1 | 200,9 | 18,85 | 3,77 | 642,9 | 555,5 | 44,23 |
| ब्रेंट | 397,5 | 24X3,27 | 7X2,18 | 227,7 | 201,6 | 19,62 | 6,54 | 762 | 558,1 | 64,97 |
| आईबीआईएस | 397,5 | 26X3,14 | 7X2,44 | 234 | 201,3 | 19,88 | 7,32 | 814,0 | 558,2 | 72,53 |
| लार्च | 397,5 | 30X2,92 | 7X2,92 | 247,8 | 200,9 | 20,44 | 8,76 | 927,1 | 555,1 | 90,3 |
| पलकान | 477 | 18X4,14 | 1X4,14 | 255,8 | 242,3 | 20,7 | 4,14 | 770,9 | 666,4 | 52,51 |
| फ्लिकर | 477 | 26X3,58 | 7X2,39 | 273 | 241,6 | 21,19 | 7,17 | 915,2 | 670,1 | 76,54 |
| हाक | 477 | 26X3,44 | 7X2,67 | 280,8 | 241,6 | 21,77 | 8,01 | 977,7 | 669,7 | 86,77 |
| HEN | 477 | 30X3,20 | 7X3,20 | 297,6 | 241,3 | 22,4 | 9,6 | 1.111,7 | 671 | 105,91 |
| ओस्प्रे | 556,5 | 18X4,47 | 1X4,47 | 298,2 | 282,5 | 22,35 | 4,47 | 898,9 | 777 | 60,96 |
| पंखुड़ी | 556,5 | 24X3,87 | 7X2,58 | 318,9 | 282,3 | 23,22 | 7,74 | 1.067,0 | 781,6 | 88,11 |
| कबूतर | 556,5 | 26X3,72 | 7X2,89 | 328,5 | 282,6 | 23,55 | 6,67 | 1.140,0 | 781,3 | 105,57 |
| ईगल | 556,5 | 27X3,30 | 7X3,46 | 347,9 | 282,1 | 24,27 | 1,38 | 1.297,7 | 983,2 | 123,71 |
| पीकॉक | 605 | 24X4,03 | 7X2,65 | 345,9 | 306,1 | 24,19 | 8,07 | 1.160,8 | 849,8 | 96,12 |
| स्क्वाब | 605 | 26X3,87 | 7X3,01 | 355,6 | 305,8 | 24,51 | 9,03 | 1.239,7 | 849,8 | 108,13 |
| वुडडैक | 605 | 30X3,61 | 7X3,61 | 378,8 | 307,1 | 25,27 | 10,83 | 1.410,8 | 851,2 | 128,6 |
| टीएएल | 605 | 30X3,61 | 19X2,16 | 376,1 | 307,1 | 25,24 | 10,8 | 1.398,9 | 851,5 | 135,5 |
| किंगबर्ड | 636 | 18X4,78 | 1x4,78 | 340,9 | 323 | 23,9 | 4,78 | 1.026,9 | 887,4 | 69,86 |
| धूम्रपान | 636 | 24x4,14 | 7x2,76 | 365 | 323,1 | 24,84 | 8,28 | 1.281,8 | 892,9 | 97,9 |
| ग्रोसबैक | 636 | 26x3,97 | 7x3,09 | 321,8 | 251,5 | 9270 | 1.302,2 | 892,6 | 483 | 1.302,2 |
| स्कूटर | 636 | 30x3,70 | 7x3,70 | 397,9 | 322,6 | 25,9 | 11,1 | 1.477,8 | 891,4 | 135,27 |
| ईजीआरईटी | 636 | 30x3,70 | 19x2,22 | 396,1 | 322,6 | 25,9 | 11,1 | 1.470,3 | 895 | 140,17 |
| स्विफ्ट | 636 | 36x3,38 | 1x3,38 | 332 | 323 | 23,66 | 3,58 | 958,4 | 888,4 | 61,41 |
| फ्लेमिंगो | 666,6 | 24x4,23 | 7x2,82 | 381 | 337,3 | 25,38 | 8,46 | 1.276,9 | 935,2 | 105,46 |
| GANNET | 666,6 | 26x4,07 | 7x3,16 | 393,2 | 338,3 | 25,76 | 9,48 | 1.364,7 | 936,1 | 117,48 |
| चुप्पी | 715,5 | 24X4,39 | 7X2,92 | 410,2 | 363,3 | 26,32 | 8,76 | 1.372,1 | 1.004,5 | 113,47 |
| स्टार्लिंग | 715,5 | 26X4,21 | 7X3,28 | 421 | 361,9 | 26,68 | 9,84 | 1.465,9 | 1.004,5 | 126,37 |
| रेड्डींग | 715,5 | 30X3,92 | 19X2,35 | 444,5 | 362,1 | 27,43 | 11,75 | 1.653,4 | 1.007,1 | 153,96 |
| कुक्कू | 795 | 24X4,62 | 7X3,08 | 454,5 | 402,3 | 27,72 | 9,24 | 1.522,4 | 1.115,2 | 124,15 |
| ड्रेक | 795 | 26X4,44 | 7X3,45 | 468 | 402,6 | 28,11 | 10,35 | 1.628,1 | 1.115,8 | 140,17 |
| COOT | 795 | 36X3,77 | 1X3,77 | 413,1 | 401,9 | 26,39 | 3,77 | 1.198,0 | 1.110,2 | 74,76 |
| टर्न | 795 | 45X3,38 | 7X2,25 | 431,6 | 403,8 | 27,03 | 6,75 | 1.333,4 | 1.116,1 | 98,34 |
| कंडोर | 795 | 54X3,08 | 7X3,08 | 454,5 | 402,3 | 27,72 | 9,24 | 1.513,9 | 1.116,1 | 125,48 |
| मल्लार्ड | 795 | 30X4,14 | 19X2,48 | 495,6 | 403,8 | 28,96 | 12,4 | 1.837,9 | 1.118,7 | 170,87 |
| रुडी | 900 | 45X3,59 | 7X2,40 | 487,2 | 455,5 | 28,74 | 7,2 | 1.510,5 | 1.263,5 | 108,58 |
| कैनरी | 900 | 54X3,28 | 7X3,28 | 515,4 | 456,3 | 29,52 | 9,84 | 1.724,8 | 1.263,5 | 141,95 |
| CATBIRD | 954 | 36X4,14 | 1x4,14 | 498,1 | 484,6 | 28,98 | 4,14 | 1.437,6 | 1.333,4 | 88,11 |
| रेल | 954 | 45X3,70 | 7X2,47 | 517,3 | 483,8 | 29,61 | 7,41 | 1.599,8 | 1.339,4 | 115,25 |
| कार्डिनल | 954 | 54X3,38 | 7X3,38 | 547,3 | 484,5 | 30,42 | 10,14 | 1.829,0 | 1.339,8 | 150,4 |
| टनागर | 1.033,5 | 36X4,30 | 1X4,30 | 537,3 | 522,8 | 30,1 | 4,3 | 1.556,6 | 1.433,5 | 95,23 |
| ORTOLAN | 1.033,5 | 45X3,85 | 7X2,57 | 560,2 | 523,9 | 30,81 | 7,71 | 1.733,7 | 1.451,0 | 123,26 |
| CURLEVV | 1.033,5 | 54X3,52 | 7X3,52 | 593,6 | 525,5 | 31,68 | 10,56 | 1.980,8 | 1.451,0 | 162,86 |
| ब्लूजेय | 1.113,0 | 45X4,0 | 7X2,66 | 604,4 | 565,5 | 31,98 | 7,98 | 1.867,7 | 1.562,6 | 132,6 |
| फिंच | 1.113,0 | 54X3,65 | 19X2,19 | 636,6 | 565 | 32,85 | 10,95 | 2.129,6 | 1.570,0 | 174 |
| बंटिंग | 1.192,5 | 45X4,14 | 7X2,76 | 647,7 | 605,8 | 33,12 | 8,28 | 2.000,1 | 1.674,2 | 142,4 |
| गार्कल | 1.192,5 | 54X3,77 | 19X2,27 | 679,7 | 602,8 | 33,97 | 11,35 | 2.281,4 | 1.681,7 | 186,45 |
| स्काईलार्क | 1.272,0 | 36X4,78 | 1X4,78 | 664 | 646 | 33,46 | 4,78 | 1.916,8 | 1.776,9 | 117,48 |
| कड़वा | 1.272,0 | 45X4,27 | 7X2,85 | 489,1 | 644,4 | 34,17 | 8,55 | 2.134,1 | 1.785,8 | 151,74 |
| फिसान्ट | 1.272,0 | 54X3,90 | 19X2,34 | 726,8 | 645,1 | 35,1 | 11,7 | 2.423,5 | 1.783,8 | 199,96 |
| डिपरफ | 1.351,5 | 45X4,40 | 7X2,93 | 731,4 | 684,2 | 35,19 | 8,79 | 2.266,5 | 1.898,5 | 161,08 |
| मार्टिन | 1.351,5 | 54X4,02 | 19X2,41 | 772,1 | 685,4 | 36,17 | 12,05 | 2.585,0 | 1.906,4 | 206,03 |
| BOBOLINK | 1.431,0 | 45X4,53 | 7X3,02 | 775,4 | 725,3 | 36,24 | 9,06 | 2.400,4 | 2.009,1 | 170,43 |
| पीलवर | 1.431,0 | 54X4,14 | 19X2,48 | 818,7 | 726,9 | 37,24 | 12,4 | 2.738,3 | 2.019,0 | 218,48 |
| कुछ भी नहीं | 1.510,5 | 45X4,65 | 7X3,10 | 817 | 764,2 | 37,2 | 9,3 | 2.532,9 | 2.120,7 | 178,44 |
| पपड़ी | 1.510,5 | 54X4,25 | 19X2,55 | 863,1 | 766,1 | 38,25 | 12,75 | 2.890,1 | 2.131,1 | 230,05 |
| लापिंग | 1.590,0 | 45X4,78 | 7X3,18 | 863,1 | 807,5 | 38,22 | 9,54 | 2.666,8 | 2.232,3 | 187,78 |
| फाल्कन | 1.590,0 | 54X4,36 | 19X2,62 | 908,6 | 806,2 | 39,26 | 13,1 | 3.041,9 | 2.242,7 | 242,51 |
| चुकर | 1.780,0 | 84X3,70 | 19X2,22 | 976,7 | 903,2 | 42,7 | 11,1 | 3.086,5 | 2.510,6 | 226,94 |
| ब्लूबर्ड | 2.156,0 | 84X4,07 | 19X2,44 | 1.181,6 | 1.092,8 | 44,76 | 12,2 | 3.737,8 | 3.040,4 | 268,32 |
| किवी | 2.167,0 | 72X4,41 | 7X2,94 | 1.147,3 | 1.099,8 | 44,1 | 8,82 | 3.427,3 | 3.056,7 | 221,6 |
| थ्रैशर | 2.312,8 | 76X4,43 | 19X2,07 | 1.235,3 | 1.711,4 | 45,79 | 10,35 | 3.760,7 | 3.262,1 | 252,3 |
| गरुड़ | 80,0 | 8x2,54 | 1x4,24 | 54,66 | 40,54 | 9,32 | 4,24 | 221,7 | 111,8 | 23140 |
| पेट्रेल | 101,8 | 12x2,34 | 7x2,34 | 81,71 | 51,61 | 11,70 | 7,02 | 378,11 | 142,9 | 42280 |
| MINORCA | 110,8 | 12x2,44 | 7x2,44 | 88,84 | 56,11 | 12,20 | 7,32 | 411,6 | 155,5 | 50280 |
| लेगहॉर्न | 134,6 | 12x2,69 | 7x2,69 | 108,00 | 68,20 | 13,45 | 8,07 | 500,0 | 189,0 | 60520 |
| गिनी | 159,0 | 12x2,92 | 7x2,92 | 127,23 | 80,36 | 14,60 | 8,76 | 590,5 | 223,2 | 68080 |
| डॉटरेल | 176,9 | 12x3,08 | 7x3,08 | 141,56 | 89,41 | 15,40 | 9,24 | 656,9 | 248,4 | 76980 |
| डर्किंग | 190,8 | 12x3,20 | 12x3,20 | 152,81 | 96,51 | 16,00 | 9,60 | 708,8 | 267,9 | 83210 |
| ब्रह्म | 203,2 | 16x2,86 | 19x2,48 | 194,57 | 102,79 | 18,12 | 12,40 | 1.007,2 | 285,3 | 126370 |
| कोचिन | 211,3 | 12x3,37 | 7x3,37 | 169,47 | 107,04 | 16,85 | 10,11 | 785 | 296,6 | 92110 |
प्रमाणपत्र

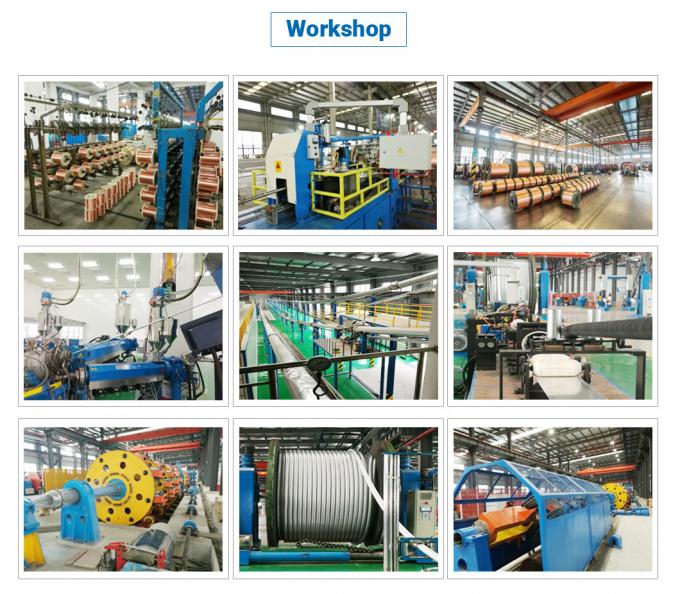

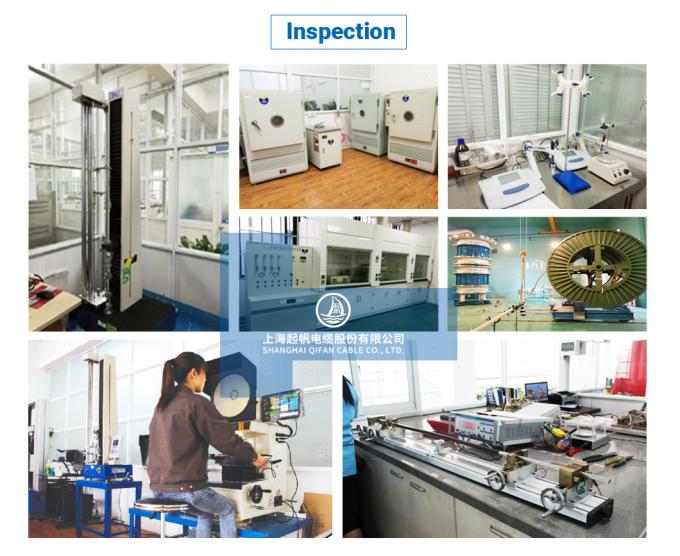

शंघाई क्यूफान केबल कं, लिमिटेड के पास मजबूत तकनीकी, उन्नत उत्पादन उपकरण, पूर्ण परीक्षण उपकरण, विश्वसनीय उत्पाद गुणवत्ता और उत्कृष्ट बिक्री के बाद सेवा है।उत्पादों को GB के सख्ती से अनुपालन में निर्मित कर रहे हैं, आईसीई, बीएस और अन्य मानकों. यह ISO9001-2008 गुणवत्ता प्रणाली प्रमाणन, 14001-2004 पर्यावरण प्रणाली प्रमाणन पारित किया है,28001-2001 व्यावसायिक स्वास्थ्य और सुरक्षा प्रबंधन प्रणाली प्रमाणन, राष्ट्रीय अनिवार्य सीसीसी प्रमाणन, और एक राष्ट्रीय औद्योगिक उत्पाद उत्पादन लाइसेंस प्राप्त किया है।प्रांतीय और नगरपालिका गुणवत्ता पर्यवेक्षण विभाग कई बारवर्ष 2022 में इसे शंघाई के शीर्ष 100 निजी विनिर्माण उद्यमों में से एक के रूप में मान्यता दी गई।

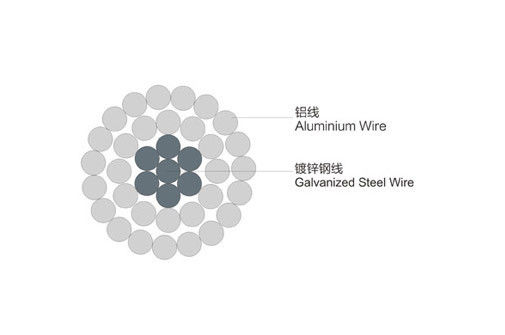

एल्यूमीनियम कंडक्टर स्टील प्रबलित (एसीएसआर) 336 एक विशिष्ट प्रकार का ओवरहेड कंडक्टर है जिसका उपयोग विद्युत शक्ति संचरण और वितरण के लिए किया जाता है।
एल्यूमीनियम कंडक्टर: कंडक्टर मुख्य रूप से एल्यूमीनियम से बना होता है, जो अच्छी चालकता प्रदान करता है और हल्का होता है। एल्यूमीनियम स्ट्रैंड विद्युत धारा को ले जाते हैं।
स्टील प्रबलित: एसीएसआर कंडक्टरों में एक स्टील कोर होता है, जो कंडक्टर को अतिरिक्त शक्ति और यांत्रिक समर्थन प्रदान करता है। स्टील स्ट्रैंड्स कंडक्टर के केंद्र में रखे जाते हैं।
336: संख्या 336 कंडक्टर में एल्यूमीनियम और स्टील के तारों की कुल संख्या का प्रतिनिधित्व करती है। यह एसीएसआर कंडक्टर के विशिष्ट निर्माण और विन्यास को इंगित करती है।
एसीएसआर कंडक्टरों को हेड पावर ट्रांसमिशन और वितरण प्रणालियों में मिलने वाले यांत्रिक तनावों का सामना करने के लिए डिज़ाइन किया गया है।एल्यूमीनियम और इस्पात का संयोजन विद्युत चालकता और यांत्रिक शक्ति के बीच संतुलन प्रदान करता हैइस्पात कोर यांत्रिक गुणों को बढ़ाता है और समर्थन संरचनाओं के बीच अधिक तनाव और लंबे समय तक फैलाव की अनुमति देता है।
विशिष्ट एसीएसआर 336 कंडक्टर आमतौर पर मध्यम से उच्च वोल्टेज अनुप्रयोगों के लिए उपयोग किया जाता है।कंडक्टर के आकार और क्रॉस सेक्शन क्षेत्र को प्रणाली के विद्युत भार आवश्यकताओं को पूरा करने के लिए डिज़ाइन किया गया है.
