उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Qifan
प्रमाणन: ISO, CCC, RoHS
मॉडल संख्या: 477 336.4
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 100 मीटर
मूल्य: usd3-8/meter
पैकेजिंग विवरण: लकड़ी के ड्रम पैकेजिंग विवरण आंतरिक पैकिंग: लकड़ी की रील, प्लास्टिक रील और पेपर रील बाहरी पैकिंग: का
प्रसव के समय: 30-45 दिन
भुगतान शर्तें: डी/ए, डी/पी, एल/सी, टी/टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता: 50000K मीटर/माह
मॉडल नं.: |
477 336.4 |
तार कोर सामग्री: |
स्टील |
मॉडल: |
शंट |
ब्रांड: |
QIFAN |
वारंटी: |
10 वर्ष |
क्यूसी: |
200 |
रंग: |
चांदी |
परिवहन पैकेज: |
रील और ड्रम |
विनिर्देश: |
1/0 2/0 4/0 |
ट्रेडमार्क: |
QIFAN |
उत्पत्ति: |
चीन |
एचएस कोड: |
761410000 |
आपूर्ति की क्षमता: |
प्रति दिन 50टन |
आवेदन: |
भूमि के ऊपर |
वोल्टेज: |
निम्न और मध्यम वोल्टेज केबल |
मौजूदा: |
डीसी और एसी |
इन्सुलेशन सामग्री: |
नंगा |
म्यान सामग्री: |
नंगा |
भौतिक आकार: |
गोल तार |
मॉडल नं.: |
477 336.4 |
तार कोर सामग्री: |
स्टील |
मॉडल: |
शंट |
ब्रांड: |
QIFAN |
वारंटी: |
10 वर्ष |
क्यूसी: |
200 |
रंग: |
चांदी |
परिवहन पैकेज: |
रील और ड्रम |
विनिर्देश: |
1/0 2/0 4/0 |
ट्रेडमार्क: |
QIFAN |
उत्पत्ति: |
चीन |
एचएस कोड: |
761410000 |
आपूर्ति की क्षमता: |
प्रति दिन 50टन |
आवेदन: |
भूमि के ऊपर |
वोल्टेज: |
निम्न और मध्यम वोल्टेज केबल |
मौजूदा: |
डीसी और एसी |
इन्सुलेशन सामग्री: |
नंगा |
म्यान सामग्री: |
नंगा |
भौतिक आकार: |
गोल तार |
| एएसटीएम-बी 232/बी 232एम मीट्रिक इकाइयां | ||||||||||
| कोड नाम | आकार | लंगड़ा होना | अनुभाग | कुल मिलाकर व्यास |
कंडक्टर वजन |
रेटेड शक्ति |
||||
| कोई x Ømm नहीं | मिमी2 | मिमी | किलोग्राम/किमी | |||||||
| AWG-MCM | अल. | स्टील | कुल | अल. | कुल | कोर | कुल | अल. | kN | |
| तुर्की | 6 | 6X1,68 | 1x1,68 | 15,52 | 13,3 | 5,04 | 1,68 | 53,8 | 36,5 | 5,295 |
| स्वान | 4 | 6X2,12 | 1X2,12 | 24,71 | 21,18 | 6,36 | 2,12 | 85,4 | 58 | 8,28 |
| स्वानट | 4 | 7X1,96 | 1x2,61 | 26,47 | 21,12 | 6,53 | 2,61 | 99,7 | 58 | 10,5 |
| पंखुड़ी | 2 | 6X2,67 | 1X2,67 | 39,2 | 33,6 | 8,01 | 2,67 | 135,9 | 92,3 | 12,68 |
| स्पाट | 2 | 7X2,47 | 1X3,30 | 42,09 | 33,54 | 5,24 | 3,3 | 158,8 | 92,3 | 6,2 |
| रोबिन | 1 | 6X3,00 | 1X3,00 | 49,48 | 42,41 | 9 | 3 | 171,4 | 116,4 | 15,8 |
| रेवन | 1/0 | 6X3,37 | 1X3,37 | 62,44 | 53,52 | 10,11 | 3,37 | 216,1 | 146,7 | 19,49 |
| QUAIL | 2/0 | 6X3,78 | 1X3,78 | 78,55 | 67,33 | 11,34 | 3,78 | 272,5 | 185 | 23,63 |
| कबूतर | 3/0 | 6X4,25 | 1x4,25 | 99,31 | 85,12 | 12,75 | 4,25 | 343,5 | 233,2 | 29,46 |
| पेंगुइन | 4/0 | 6X4,77 | 1X4,77 | 125,09 | 107,22 | 14,31 | 4,77 | 433,2 | 294,2 | 37,16 |
| वाक्सविंग | 266,8 | 18X3,09 | 1X3,09 | 142,5 | 135 | 15,45 | 3,09 | 431,6 | 372,9 | 30,62 |
| PARTRIDGE | 266,8 | 26X2,57 | 7X2,00 | 156,9 | 134,9 | 16,28 | 6 | 546,1 | 374,3 | 50,28 |
| ऑस्ट्रिक | 300 | 26X2,73 | 7X2,12 | 176,9 | 152,2 | 17,28 | 6,36 | 614,6 | 421,3 | 56,52 |
| मर्लिन | 336,4 | 18X3,47 | 1X3,47 | 179,7 | 170,2 | 17,35 | 3,47 | 543,2 | 469,7 | 38,36 |
| लिनेट | 336,4 | 26X2,89 | 7X2,25 | 198,4 | 170,6 | 18,31 | 6,75 | 689 | 472,2 | 62,75 |
| ORIOLE | 336,4 | 30X2,69 | 7X2,69 | 210,3 | 170,5 | 18,83 | 8,07 | 784,3 | 473,2 | 76,98 |
| चिक्की | 397,5 | 18X3,77 | 1X3,77 | 212,1 | 200,9 | 18,85 | 3,77 | 642,9 | 555,5 | 44,23 |
| ब्रेंट | 397,5 | 24X3,27 | 7X2,18 | 227,7 | 201,6 | 19,62 | 6,54 | 762 | 558,1 | 64,97 |
| आईबीआईएस | 397,5 | 26X3,14 | 7X2,44 | 234 | 201,3 | 19,88 | 7,32 | 814,0 | 558,2 | 72,53 |
| लार्च | 397,5 | 30X2,92 | 7X2,92 | 247,8 | 200,9 | 20,44 | 8,76 | 927,1 | 555,1 | 90,3 |
| पलकान | 477 | 18X4,14 | 1X4,14 | 255,8 | 242,3 | 20,7 | 4,14 | 770,9 | 666,4 | 52,51 |
| फ्लिकर | 477 | 26X3,58 | 7X2,39 | 273 | 241,6 | 21,19 | 7,17 | 915,2 | 670,1 | 76,54 |
| हाक | 477 | 26X3,44 | 7X2,67 | 280,8 | 241,6 | 21,77 | 8,01 | 977,7 | 669,7 | 86,77 |
| HEN | 477 | 30X3,20 | 7X3,20 | 297,6 | 241,3 | 22,4 | 9,6 | 1.111,7 | 671 | 105,91 |
| ओस्प्रे | 556,5 | 18X4,47 | 1X4,47 | 298,2 | 282,5 | 22,35 | 4,47 | 898,9 | 777 | 60,96 |
| पंखुड़ी | 556,5 | 24X3,87 | 7X2,58 | 318,9 | 282,3 | 23,22 | 7,74 | 1.067,0 | 781,6 | 88,11 |
| कबूतर | 556,5 | 26X3,72 | 7X2,89 | 328,5 | 282,6 | 23,55 | 6,67 | 1.140,0 | 781,3 | 105,57 |
| ईगल | 556,5 | 27X3,30 | 7X3,46 | 347,9 | 282,1 | 24,27 | 1,38 | 1.297,7 | 983,2 | 123,71 |
| पीकॉक | 605 | 24X4,03 | 7X2,65 | 345,9 | 306,1 | 24,19 | 8,07 | 1.160,8 | 849,8 | 96,12 |
| स्क्वाब | 605 | 26X3,87 | 7X3,01 | 355,6 | 305,8 | 24,51 | 9,03 | 1.239,7 | 849,8 | 108,13 |
| वुडडैक | 605 | 30X3,61 | 7X3,61 | 378,8 | 307,1 | 25,27 | 10,83 | 1.410,8 | 851,2 | 128,6 |
| टीएएल | 605 | 30X3,61 | 19X2,16 | 376,1 | 307,1 | 25,24 | 10,8 | 1.398,9 | 851,5 | 135,5 |
| किंगबर्ड | 636 | 18X4,78 | 1x4,78 | 340,9 | 323 | 23,9 | 4,78 | 1.026,9 | 887,4 | 69,86 |
| धूम्रपान | 636 | 24x4,14 | 7x2,76 | 365 | 323,1 | 24,84 | 8,28 | 1.281,8 | 892,9 | 97,9 |
| ग्रोसबैक | 636 | 26x3,97 | 7x3,09 | 321,8 | 251,5 | 9270 | 1.302,2 | 892,6 | 483 | 1.302,2 |
| स्कूटर | 636 | 30x3,70 | 7x3,70 | 397,9 | 322,6 | 25,9 | 11,1 | 1.477,8 | 891,4 | 135,27 |
| ईजीआरईटी | 636 | 30x3,70 | 19x2,22 | 396,1 | 322,6 | 25,9 | 11,1 | 1.470,3 | 895 | 140,17 |
| स्विफ्ट | 636 | 36x3,38 | 1x3,38 | 332 | 323 | 23,66 | 3,58 | 958,4 | 888,4 | 61,41 |
| फ्लेमिंगो | 666,6 | 24x4,23 | 7x2,82 | 381 | 337,3 | 25,38 | 8,46 | 1.276,9 | 935,2 | 105,46 |
| GANNET | 666,6 | 26x4,07 | 7x3,16 | 393,2 | 338,3 | 25,76 | 9,48 | 1.364,7 | 936,1 | 117,48 |
| चुप्पी | 715,5 | 24X4,39 | 7X2,92 | 410,2 | 363,3 | 26,32 | 8,76 | 1.372,1 | 1.004,5 | 113,47 |
| स्टार्लिंग | 715,5 | 26X4,21 | 7X3,28 | 421 | 361,9 | 26,68 | 9,84 | 1.465,9 | 1.004,5 | 126,37 |
| रेड्डींग | 715,5 | 30X3,92 | 19X2,35 | 444,5 | 362,1 | 27,43 | 11,75 | 1.653,4 | 1.007,1 | 153,96 |
| कुक्कू | 795 | 24X4,62 | 7X3,08 | 454,5 | 402,3 | 27,72 | 9,24 | 1.522,4 | 1.115,2 | 124,15 |
| ड्रेक | 795 | 26X4,44 | 7X3,45 | 468 | 402,6 | 28,11 | 10,35 | 1.628,1 | 1.115,8 | 140,17 |
| COOT | 795 | 36X3,77 | 1X3,77 | 413,1 | 401,9 | 26,39 | 3,77 | 1.198,0 | 1.110,2 | 74,76 |
| टर्न | 795 | 45X3,38 | 7X2,25 | 431,6 | 403,8 | 27,03 | 6,75 | 1.333,4 | 1.116,1 | 98,34 |
| कंडोर | 795 | 54X3,08 | 7X3,08 | 454,5 | 402,3 | 27,72 | 9,24 | 1.513,9 | 1.116,1 | 125,48 |
| मल्लार्ड | 795 | 30X4,14 | 19X2,48 | 495,6 | 403,8 | 28,96 | 12,4 | 1.837,9 | 1.118,7 | 170,87 |
| रुडी | 900 | 45X3,59 | 7X2,40 | 487,2 | 455,5 | 28,74 | 7,2 | 1.510,5 | 1.263,5 | 108,58 |
| कैनरी | 900 | 54X3,28 | 7X3,28 | 515,4 | 456,3 | 29,52 | 9,84 | 1.724,8 | 1.263,5 | 141,95 |
| CATBIRD | 954 | 36X4,14 | 1x4,14 | 498,1 | 484,6 | 28,98 | 4,14 | 1.437,6 | 1.333,4 | 88,11 |
| रेल | 954 | 45X3,70 | 7X2,47 | 517,3 | 483,8 | 29,61 | 7,41 | 1.599,8 | 1.339,4 | 115,25 |
| कार्डिनल | 954 | 54X3,38 | 7X3,38 | 547,3 | 484,5 | 30,42 | 10,14 | 1.829,0 | 1.339,8 | 150,4 |
| टनागर | 1.033,5 | 36X4,30 | 1X4,30 | 537,3 | 522,8 | 30,1 | 4,3 | 1.556,6 | 1.433,5 | 95,23 |
| ORTOLAN | 1.033,5 | 45X3,85 | 7X2,57 | 560,2 | 523,9 | 30,81 | 7,71 | 1.733,7 | 1.451,0 | 123,26 |
| CURLEVV | 1.033,5 | 54X3,52 | 7X3,52 | 593,6 | 525,5 | 31,68 | 10,56 | 1.980,8 | 1.451,0 | 162,86 |
| ब्लूजेय | 1.113,0 | 45X4,0 | 7X2,66 | 604,4 | 565,5 | 31,98 | 7,98 | 1.867,7 | 1.562,6 | 132,6 |
| फिंच | 1.113,0 | 54X3,65 | 19X2,19 | 636,6 | 565 | 32,85 | 10,95 | 2.129,6 | 1.570,0 | 174 |
| बंटिंग | 1.192,5 | 45X4,14 | 7X2,76 | 647,7 | 605,8 | 33,12 | 8,28 | 2.000,1 | 1.674,2 | 142,4 |
| गार्कल | 1.192,5 | 54X3,77 | 19X2,27 | 679,7 | 602,8 | 33,97 | 11,35 | 2.281,4 | 1.681,7 | 186,45 |
| स्काईलार्क | 1.272,0 | 36X4,78 | 1X4,78 | 664 | 646 | 33,46 | 4,78 | 1.916,8 | 1.776,9 | 117,48 |
| कड़वा | 1.272,0 | 45X4,27 | 7X2,85 | 489,1 | 644,4 | 34,17 | 8,55 | 2.134,1 | 1.785,8 | 151,74 |
| फिसान्ट | 1.272,0 | 54X3,90 | 19X2,34 | 726,8 | 645,1 | 35,1 | 11,7 | 2.423,5 | 1.783,8 | 199,96 |
| डिपरफ | 1.351,5 | 45X4,40 | 7X2,93 | 731,4 | 684,2 | 35,19 | 8,79 | 2.266,5 | 1.898,5 | 161,08 |
| मार्टिन | 1.351,5 | 54X4,02 | 19X2,41 | 772,1 | 685,4 | 36,17 | 12,05 | 2.585,0 | 1.906,4 | 206,03 |
| BOBOLINK | 1.431,0 | 45X4,53 | 7X3,02 | 775,4 | 725,3 | 36,24 | 9,06 | 2.400,4 | 2.009,1 | 170,43 |
| पीलवर | 1.431,0 | 54X4,14 | 19X2,48 | 818,7 | 726,9 | 37,24 | 12,4 | 2.738,3 | 2.019,0 | 218,48 |
| कुछ भी नहीं | 1.510,5 | 45X4,65 | 7X3,10 | 817 | 764,2 | 37,2 | 9,3 | 2.532,9 | 2.120,7 | 178,44 |
| पपड़ी | 1.510,5 | 54X4,25 | 19X2,55 | 863,1 | 766,1 | 38,25 | 12,75 | 2.890,1 | 2.131,1 | 230,05 |
| लापिंग | 1.590,0 | 45X4,78 | 7X3,18 | 863,1 | 807,5 | 38,22 | 9,54 | 2.666,8 | 2.232,3 | 187,78 |
| फाल्कन | 1.590,0 | 54X4,36 | 19X2,62 | 908,6 | 806,2 | 39,26 | 13,1 | 3.041,9 | 2.242,7 | 242,51 |
| चुकर | 1.780,0 | 84X3,70 | 19X2,22 | 976,7 | 903,2 | 42,7 | 11,1 | 3.086,5 | 2.510,6 | 226,94 |
| ब्लूबर्ड | 2.156,0 | 84X4,07 | 19X2,44 | 1.181,6 | 1.092,8 | 44,76 | 12,2 | 3.737,8 | 3.040,4 | 268,32 |
| किवी | 2.167,0 | 72X4,41 | 7X2,94 | 1.147,3 | 1.099,8 | 44,1 | 8,82 | 3.427,3 | 3.056,7 | 221,6 |
| थ्रैशर | 2.312,8 | 76X4,43 | 19X2,07 | 1.235,3 | 1.711,4 | 45,79 | 10,35 | 3.760,7 | 3.262,1 | 252,3 |
| गरुड़ | 80,0 | 8x2,54 | 1x4,24 | 54,66 | 40,54 | 9,32 | 4,24 | 221,7 | 111,8 | 23140 |
| पेट्रेल | 101,8 | 12x2,34 | 7x2,34 | 81,71 | 51,61 | 11,70 | 7,02 | 378,11 | 142,9 | 42280 |
| MINORCA | 110,8 | 12x2,44 | 7x2,44 | 88,84 | 56,11 | 12,20 | 7,32 | 411,6 | 155,5 | 50280 |
| लेगहॉर्न | 134,6 | 12x2,69 | 7x2,69 | 108,00 | 68,20 | 13,45 | 8,07 | 500,0 | 189,0 | 60520 |
| गिनी | 159,0 | 12x2,92 | 7x2,92 | 127,23 | 80,36 | 14,60 | 8,76 | 590,5 | 223,2 | 68080 |
| डॉटरेल | 176,9 | 12x3,08 | 7x3,08 | 141,56 | 89,41 | 15,40 | 9,24 | 656,9 | 248,4 | 76980 |
| डर्किंग | 190,8 | 12x3,20 | 12x3,20 | 152,81 | 96,51 | 16,00 | 9,60 | 708,8 | 267,9 | 83210 |
| ब्रह्म | 203,2 | 16x2,86 | 19x2,48 | 194,57 | 102,79 | 18,12 | 12,40 | 1.007,2 | 285,3 | 126370 |
| कोचिन | 211,3 | 12x3,37 | 7x3,37 | 169,47 | 107,04 | 16,85 | 10,11 | 785 | 296,6 | 92110 |
मुख्य उत्पाद: 220kv और उससे कम की पावर केबल, रबर से ढकी हुई केबल, फोटोवोल्टिक केबल, फोटोवोल्टिक विशेष केबल, नियंत्रण केबल, कंप्यूटर केबल, स्टील कोर एल्यूमीनियम स्ट्रैन्ड केबल,पूर्व-शाखा केबल, कम वोल्टेज वाले पर्यावरण के अनुकूल हेलोजन मुक्त केबल, कोयला खनन केबल, फ्लोरोसिलिकॉन इन्सुलेशन उच्च तापमान प्रतिरोधी केबल, शील्ड केबल, जहाज के विद्युत उपकरणों के लिए केबल,फोटोइलेक्ट्रिक कम्पोजिट केबल, उच्च शक्ति वाले टोलिंग केबल, फोटोवोल्टिक सिस्टम के लिए केबल, 3kv और उससे कम AC नामित वोल्टेज वाले रेल पारगमन वाहनों के लिए केबल, स्थानीय क्षेत्र नेटवर्क केबल, इन्वर्टर केबल,रेडियो आवृत्ति केबल , परमाणु ऊर्जा संयंत्र केबल, बंदरगाह मशीनरी केबल, खनिज अछूता केबल, पनडुब्बी केबल और 100 से अधिक किस्में
1.30 वर्ष का उत्पादन अनुभव
2उत्पाद प्रमाणनःUL,CE,BV,TUV,KEMA,PSB,SABS,ABS,NK,LR,KR,GL आदि
3आधिकारिक और कानूनी प्राधिकरण के आधार पर OEM सेवा उपलब्ध है।
4सख्त गुणवत्ता नियंत्रण प्रणाली।
5तेजी से वितरण और प्रतिक्रिया हमारे प्रतियोगियों की तुलना में तेजी से नेतृत्व समय.
6.उत्कृष्ट गुणवत्ता उचित मूल्य के साथ.
7.मजबूत तकनीकी सहायता (तकनीकी डेटा, ड्राइंग आदि)
8आपके लिए पेशेवर टीम वर्क सेवा सक्रिय रूप से।
9स्टॉक उपलब्ध, निःशुल्क नमूना उपलब्ध है।

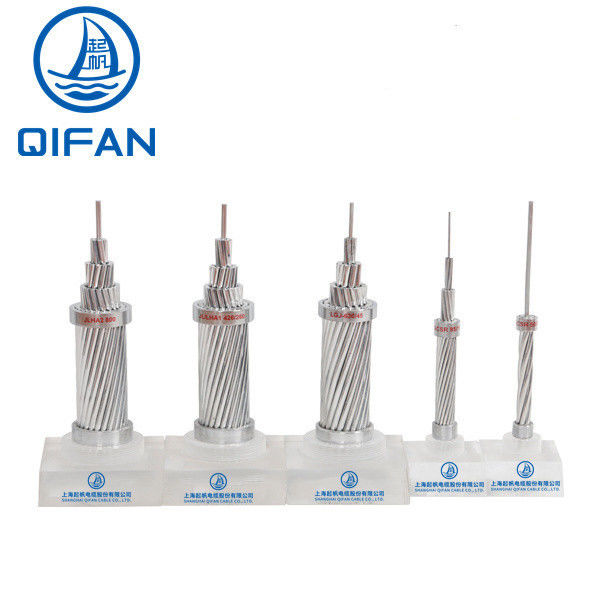

एसीएसआर (एल्यूमीनियम कंडक्टर स्टील प्रबलित) लिनट 336.4एमसीएम और एसीएसआर इबिस हॉक 477एमसीएम आमतौर पर विद्युत संचरण और वितरण प्रणालियों में उपयोग किए जाने वाले ऊपरी कंडक्टर के प्रकार हैं।
ACSR Linnet 336.4MCM:
लिनेट इस प्रकार के एसीएसआर कंडक्टर को दिया गया विशिष्ट नाम है।
"336.4MCM" का अर्थ है कंडक्टर का आकार या क्रॉस सेक्शन क्षेत्र, जिसे हजारों सर्कुलर मिल (MCM) में मापा जाता है। इस मामले में इसका क्रॉस सेक्शन क्षेत्र 336 है।चार हज़ार गोल मिल.
एसीएसआर कंडक्टर एक केंद्रीय स्टील कोर से बने होते हैं जो एल्यूमीनियम के एक या एक से अधिक परतों से घिरे होते हैं। स्टील कोर ताकत और यांत्रिक समर्थन प्रदान करता है,जबकि एल्यूमीनियम स्ट्रैंड विद्युत प्रवाह का संचालन करते हैं.
एसीएसआर कंडक्टर अपनी उच्च तन्यता शक्ति के लिए जाने जाते हैं, जो उन्हें लंबी अवधि की ट्रांसमिशन लाइनों के लिए उपयुक्त बनाता है जिन्हें यांत्रिक स्थायित्व की आवश्यकता होती है।
Linnet 336.4MCM का उपयोग आमतौर पर मध्यम से उच्च वोल्टेज ट्रांसमिशन और वितरण लाइनों में किया जाता है।
ACSR Ibis Hawk 477MCM:
इस प्रकार के एसीएसआर कंडक्टर का विशिष्ट नाम इबिस हॉक है।
"477 एमसीएम" का अर्थ है कंडक्टर का आकार या क्रॉस सेक्शन क्षेत्र, जो हजारों सर्कुलर मिल (एमसीएम) में मापा जाता है। इस मामले में, इसका क्रॉस सेक्शन क्षेत्र 477 हजार सर्कुलर मिल है।
एसीएसआर कंडक्टर एक केंद्रीय स्टील कोर से बने होते हैं जो एल्यूमीनियम के तारों की एक या अधिक परतों से घिरे होते हैं।
ACSR Ibis Hawk 477MCM का उपयोग आमतौर पर मध्यम से उच्च वोल्टेज ट्रांसमिशन और वितरण लाइनों में किया जाता है, जो Linnet 336.4MCM के समान है।
एसीएसआर कंडक्टरों का उपयोग शक्ति और विद्युत चालकता के संयोजन के कारण व्यापक रूप से किया जाता है।वे ऊपरी बिजली लाइनों के लिए उपयुक्त हैं जहां यांत्रिक स्थायित्व और विद्युत प्रदर्शन दोनों की आवश्यकता होती हैकिसी विशेष अनुप्रयोग के लिए चुने गए एसीएसआर कंडक्टर का विशिष्ट आकार और प्रकार वोल्टेज स्तर, स्पाइन लंबाई,और ट्रांसमिशन या वितरण लाइन के पर्यावरणीय परिस्थितियों.
