उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Qifan
प्रमाणन: ISO9001, CCC, RoHS
मॉडल संख्या: एएसी डेज़ी
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 100 मीटर
मूल्य: usd3-8/meter
पैकेजिंग विवरण: लकड़ी के ड्रम पैकेजिंग विवरण आंतरिक पैकिंग: लकड़ी की रील, प्लास्टिक रील और पेपर रील बाहरी पैकिंग: का
प्रसव के समय: 30-45 दिन
भुगतान शर्तें: डी/ए, डी/पी, एल/सी, टी/टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता: 50000K मीटर/माह
मॉडल नं.: |
एएसी डेज़ी |
भौतिक आकार: |
गोल तार |
एप्लिकेशन की सीमा: |
ट्रांसमिशन पावर लाइन |
ब्रांड: |
QIFAN |
वारंटी: |
10 वर्ष |
क्यूसी: |
200 |
रंग: |
चांदी |
परिवहन पैकेज: |
रील और ड्रम |
विनिर्देश: |
1/0 2/0 4/0 |
ट्रेडमार्क: |
QIFAN |
उत्पत्ति: |
चीन |
एचएस कोड: |
761490000 |
आपूर्ति की क्षमता: |
प्रति दिन 50टन |
प्रकार: |
नंगा |
कंडक्टर प्रकार: |
फंसे |
आवेदन: |
भूमि के ऊपर |
कंडक्टर सामग्री: |
एल्यूमीनियम |
म्यान सामग्री: |
नंगा |
इन्सुलेशन सामग्री: |
नंगा |
मॉडल नं.: |
एएसी डेज़ी |
भौतिक आकार: |
गोल तार |
एप्लिकेशन की सीमा: |
ट्रांसमिशन पावर लाइन |
ब्रांड: |
QIFAN |
वारंटी: |
10 वर्ष |
क्यूसी: |
200 |
रंग: |
चांदी |
परिवहन पैकेज: |
रील और ड्रम |
विनिर्देश: |
1/0 2/0 4/0 |
ट्रेडमार्क: |
QIFAN |
उत्पत्ति: |
चीन |
एचएस कोड: |
761490000 |
आपूर्ति की क्षमता: |
प्रति दिन 50टन |
प्रकार: |
नंगा |
कंडक्टर प्रकार: |
फंसे |
आवेदन: |
भूमि के ऊपर |
कंडक्टर सामग्री: |
एल्यूमीनियम |
म्यान सामग्री: |
नंगा |
इन्सुलेशन सामग्री: |
नंगा |
| कोड संख्या | क्षेत्रफल | तारों की संख्या | व्यास | रैखिक द्रव्यमान | रेटेड ताकत | अधिकतम डीसी प्रतिरोध 20 डिग्री सेल्सियस पर | |
| मिमी2 | तार | कंड. | किलोग्राम/किमी | kN | Ω/किमी | ||
| 10 | 10 | 7 | 1.35 | 4.05 | 27.4 | 1.95 | 2.8633 |
| 16 | 16 | 7 | 1.71 | 5.12 | 43.8 | 3.04 | 1.7896 |
| 25 | 25 | 7 | 2.13 | 6.4 | 68.4 | 4.5 | 1.1453 |
| 40 | 40 | 7 | 2.7 | 8.09 | 109.4 | 6.8 | 0.7158 |
| 63 | 63 | 7 | 3.39 | 10.2 | 172.3 | 10.39 | 0.4545 |
| 100 | 100 | 19 | 2.59 | 12.9 | 274.8 | 17 | 0.2877 |
| 125 | 125 | 19 | 2.89 | 14.5 | 343.6 | 21.25 | 0.2302 |
| 160 | 160 | 19 | 3.27 | 16.4 | 439.8 | 26.4 | 0.1798 |
| 200 | 200 | 19 | 3.66 | 18.3 | 549.7 | 32 | 0.1439 |
| 250 | 250 | 19 | 4.09 | 20.5 | 687.1 | 40 | 0.1151 |
| 315 | 315 | 37 | 3.29 | 23 | 867.9 | 51.97 | 0.0916 |
| 400 | 400 | 37 | 3.71 | 26 | 1102 | 64 | 0.0721 |
| 450 | 450 | 37 | 3.94 | 27.5 | 1239.8 | 72 | 0.0641 |
| 500 | 500 | 37 | 4.15 | 29 | 1377.6 | 80 | 0.0577 |
| 560 | 560 | 37 | 4.39 | 30.7 | 1542.9 | 89.6 | 0.0515 |
| 630 | 630 | 61 | 3.63 | 32.6 | 1738.3 | 100.8 | 0.0458 |
| 710 | 710 | 61 | 3.85 | 34.6 | 1959.1 | 113.6 | 0.0407 |
| 800 | 800 | 61 | 4.09 | 36.8 | 2207.4 | 128 | 0.0361 |
| 900 | 900 | 61 | 4.33 | 39 | 2483.3 | 144 | 0.0321 |
| 1000 | 1000 | 61 | 4.57 | 41.1 | 2759.2 | 160 | 0.0289 |
| 1120 | 1120 | 91 | 3.96 | 43.5 | 3093.5 | 179.2 | 0.0258 |
| 1250 | 1250 | 91 | 4.18 | 46 | 3452.6 | 200 | 0.0231 |
| 1400 | 1400 | 91 | 4.43 | 48.7 | 3866.9 | 224 | 0.0207 |
| 1500 | 1500 | 91 | 4.58 | 50.4 | 4143.1 | 240 | 0.0193 |
| कोड नाम | नाममात्र | संख्या | क्रॉस- | कुल मिलाकर | वजन | गणना की गई ब्रेकिंग लोड | अधिकतम डीसी प्रतिरोध 20 डिग्री सेल्सियस पर |
| (मिमी2) | (मिमी) | (मिमी2) | (मिमी) | (किग्रा/किमी) | डन | Ω/किमी | |
| मिग | 22 | 7/2.06 | 23.33 | 6.18 | 64 | 399 | 1.227 |
| अफ़िस | 25 | 3/3.35 | 26.44 | 7.22 | 74 | 411 | 1.081 |
| मुर्गा | 25 | 7/2.21 | 26.85 | 6.63 | 73 | 459 | 1.066 |
| विविल | 30 | 3/3.66 | 31.56 | 7.89 | 86 | 486 | 0.9082 |
| मच्छर | 35 | 7/2.59 | 36.88 | 7.77 | 101 | 603 | 0.7762 |
| पंखुड़ी | 40 | 7/2.79 | 42.8 | 8.37 | 117 | 687 | 0.6689 |
| चींटी | 50 | 7/3.10 | 52.83 | 9.3 | 145 | 828 | 0.5419 |
| उड़ना | 60 | 7/3.40 | 63.55 | 10.2 | 174 | 990 | 0.4505 |
| नीली बोतल | 70 | 7/3.66 | 73.65 | 10.98 | 202 | 1134 | 0.3881 |
| कान की अंगुली | 75 | 7/3.78 | 78.55 | 11.34 | 215 | 1194 | 0.3644 |
| खरगोश | 80 | 7/3.91 | 84.05 | 11.73 | 230 | 1278 | 0.3406 |
| क्लेग | 90 | 7/4.17 | 95.6 | 12.51 | 262 | 1453 | 0.2994 |
| भैंस | 100 | 7/4.39 | 106 | 13.17 | 290 | 1600 | 0.2702 |
| भृंग | 100 | 19/2.67 | 106.4 | 13.35 | 293 | 1742 | 0.2704 |
| मधुमक्खी | 125 | 7/4.90 | 132 | 14.7 | 361 | 1944 | 0.2169 |
| क्रिकेट | 150 | 7/5.36 | 157.9 | 16.08 | 432 | 2385 | 0.1818 |
| हर्सेट | 150 | 19/3.25 | 157.6 | 16.25 | 434 | 2570 | 0.1825 |
| कैटरपिलर | 175 | 19/3.53 | 185.9 | 17.65 | 511 | 2863 | 0.1547 |
| चाफर | 200 | 19/3.78 | 213.2 | 18.9 | 587 | 3240 | 0.1349 |
| मकड़ी | 225 | 19/3.99 | 237.6 | 19.95 | 654 | 3601 | 0.1211 |
| तिलक | 250 | 19/4.22 | 265.7 | 21.1 | 731 | 4040 | 0.1083 |
| तितली | 300 | 19/4.65 | 322.7 | 23.25 | 888 | 4875 | 0.08916 |
| पतंग | 350 | 19/5.00 | 373.1 | 25 | 1027 | 5637 | 0.07711 |
| ड्रोन | 350 | 37/3.58 | 372.4 | 25.06 | 1027 | 5745 | 0.07741 |
| टिड्डी | 400 | 19/5.36 | 428.7 | 26.8 | 1180 | 6473 | 0.0671 |
| सौपैर | 400 | 37/3.78 | 415.2 | 26.46 | 1145 | 6310 | 0.06944 |
| मेयबग | 450 | 37/4.09 | 486.1 | 28.63 | 1340 | 7401 | 0.05931 |
| वृश्चिक | 500 | 37/4.27 | 529.8 | 29.89 | 1461 | 7998 | 0.05441 |
| ज्वालामुखी | 600 | 37/4.65 | 628.3 | 32.55 | 1732 | 9495 | 0.04588 |
| टारान्टुला | 750 | 37/5.23 | 794.9 | 36.61 | 2192 | 12010 | 0.03627 |
| कोड नाम | कुल क्षेत्रफल | स्ट्रांगिंग और तार का व्यास मिमी |
रैखिक द्रव्यमान किलोग्राम/किमी |
कुल मिलाकर व्यास मिमी |
नाममात्र लोड तोड़ना डन |
डीसी. प्रतिरोध 20oC पर ≤Ω/k |
|
| AWG या एमसीएम |
मिमी2 | ||||||
| पीचबेल | 6 | 13.29 | 7/1554 | 37 | 4.67 | 249 | 2.1692 |
| गुलाब | 4 | 21.16 | 7/1961 | 58 | 5.89 | 396 | 1.3624 |
| आइरिस | 2 | 33.61 | 7/2.474 | 93 | 7.42 | 597 | 0.8577 |
| पैंसी | 1 | 42.39 | 7/2.776 | 117 | 8.33 | 732 | 0.6801 |
| पीओपी | 1/0 | 53.48 | 7/3.119 | 147 | 9.36 | 873 | 0.5390 |
| एस्टर | 2/0 | 67.42 | 7/3.503 | 186 | 10.51 | 1100 | 0.4276 |
| फ्लोक्स | 3/0 | 85.03 | 7/3.932 | 234 | 11.80 | 1347 | 0.3390 |
| ऑक्सलिप | 4/0 | 107.23 | 7/4.417 | 296 | 13.26 | 1698 | 0.2688 |
| वेलेरियन | 250 | 126.71 | 19/2.931 | 349 | 14.57 | 2062 | 0.2275 |
| स्निचवॉर्ट | 250 | 126.71 | 7/4.80 | 349 | 14.4 | 2007 | 0.2275 |
| लोरल | 266.8 | 135.16 | 19/3.01 | 373 | 15.05 | 2200 | 0.2133 |
| डेज़ी | 266.8 | 135.16 | 7/4.96 | 373 | 14.9 | 2141 | 0.2133 |
| प्योनी | 300 | 152.0 | 19/3.193 | 419 | 15.97 | 2403 | 0.1896 |
| ट्यूलिप | 336.4 | 170.45 | 19/3.381 | 470 | 16.91 | 2695 | 0.1691 |
| नार्सिडोल | 350 | 177.35 | 19/3.447 | 489 | 17.24 | 2804 | 0.1625 |
| कैन | 397.5 | 201.42 | 19/3.673 | 555 | 18.36 | 3184 | 0.1431 |
| गोल्डेंटुफ्ट | 450 | 228 | 19/3.909 | 629 | 19.55 | 3499 | 0.1264 |
| सिरिंज | 477 | 241.68 | 37/2.882 | 666 | 20.19 | 3849 | 0.1193 |
| ब्रह्मांड | 477 | 241.68 | 19/4.023 | 666 | 20.12 | 3708 | 0.1193 |
| हियासिंथ | 500 | 253.35 | 37/2.951 | 698 | 20.65 | 4035 | 0.1138 |
| ज़िनिया | 500 | 253.35 | 19/4.12 | 698 | 20.6 | 3888 | 0.1138 |
| दालिया | 556.5 | 282 | 19/4.346 | 777 | 21.73 | 4327 | 0.1022 |
| मिस्टल | 556.5 | 282 | 37/3.114 | 777 | 21.79 | 4362 | 0.1022 |
| मीडोस्वीट | 600 | 304 | 37/3.233 | 838 | 22.63 | 4703 | 0.0948 |
| ऑर्किड | 636 | 322.25 | 37/3.33 | 888 | 23.31 | 4985 | 0.0894 |
| हेचरा | 650 | 329.35 | 37/3.366 | 908 | 23.56 | 5095 | 0.0875 |
| ध्वज | 700 | 354.71 | 61/2।72 | 978 | 24.48 | 5146 | 0.0813 |
| कोड संख्या | अनुमानित क्षेत्रफल | स्ट्रैंडिंग और तार व्यास | कुल व्यास | रैखिक द्रव्यमान | गणना की गई ब्रेकिंग लोड | अधिकतम डीसी प्रतिरोध 20 डिग्री सेल्सियस पर |
| मिमी2 | मिमी2 | मिमी | मिमी | किलोग्राम/किमी | डन | Ω,km |
| 16 | 15.89 | 7/170 | 5.1 | 44 | 290 | 1.8018 |
| 25 | 24.25 | 7/2.10 | 6.3 | 67 | 425 | 1.1808 |
| 35 | 34.36 | 7/2 50 | 7.5 | 94 | 585 | 0.8332 |
| 50 | 49.48 | 7/3.00 | 9 | 135 | 810 | 0.5786 |
| 50 | 48.36 | १९/१80 | 9 | 133 | 860 | 0.595 |
| 70 | 65.82 | 19/2.10 | 10.5 | 181 | 1150 | 0.4371 |
| 95 | 93.27 | 19/2.50 | 12.5 | 256 | 1595 | 0.3084 |
| 120 | 117 | 19/2.50 | 14 | 322 | 1910 | 0.2459 |
| 150 | 147.1 | 37/2.25 | 15.2 | 406 | 2570 | 0.196 |
| 185 | 181.6 | 37/2.50 | 17.5 | 501 | 3105 | 0.1587 |
| 240 | 242.54 | 61/2।25 | 20.2 | 670 | 4015 | 0.1191 |
| 300 | 299.43 | 61/2।50 | 22.5 | 827 | 4850 | 0.0965 |
| 400 | 400.14 | 61/2।89 | 26 | 1105 | 6190 | 0.07221 |
| 500 | 499.83 | ६१/३23 | 29.1 | 1381 | 7600 | 0.05781 |
| 625 | 626.2 | ९१/२96 | 32.6 | 1733 | 9690 | 0.04625 |
| 500 | 802.1 | 91/3.35 | 36.8 | 2219 | 12055 | 0.03611 |
| 1000 | 999.71 | 91/3.74 | 41.1 | 2766 | 14845 | 0.02897 |
मुख्य उत्पाद: 220kv और उससे कम की पावर केबल, रबर से ढकी हुई केबल, फोटोवोल्टिक केबल, फोटोवोल्टिक विशेष केबल, नियंत्रण केबल, कंप्यूटर केबल, स्टील कोर एल्यूमीनियम स्ट्रैन्ड केबल,पूर्व-शाखा केबल, कम वोल्टेज वाले पर्यावरण के अनुकूल हेलोजन मुक्त केबल, कोयला खनन केबल, फ्लोरोसिलिकॉन इन्सुलेशन उच्च तापमान प्रतिरोधी केबल, शील्ड केबल, जहाज के विद्युत उपकरणों के लिए केबल,फोटोइलेक्ट्रिक कम्पोजिट केबल, उच्च शक्ति वाले टोलिंग केबल, फोटोवोल्टिक सिस्टम के लिए केबल, 3kv और उससे कम AC नामित वोल्टेज वाले रेल पारगमन वाहनों के लिए केबल, स्थानीय क्षेत्र नेटवर्क केबल, इन्वर्टर केबल,रेडियो आवृत्ति केबल , परमाणु ऊर्जा संयंत्र केबल, बंदरगाह मशीनरी केबल, खनिज अछूता केबल, पनडुब्बी केबल और 100 से अधिक किस्में
1.30 वर्ष का उत्पादन अनुभव
2उत्पाद प्रमाणनःUL,CE,BV,TUV,KEMA,PSB,SABS,ABS,NK,LR,KR,GL आदि
3आधिकारिक और कानूनी प्राधिकरण के आधार पर OEM सेवा उपलब्ध है।
4सख्त गुणवत्ता नियंत्रण प्रणाली।
5तेजी से वितरण और प्रतिक्रिया हमारे प्रतियोगियों की तुलना में तेजी से नेतृत्व समय.
6.उत्कृष्ट गुणवत्ता उचित मूल्य के साथ.
7.मजबूत तकनीकी सहायता (तकनीकी डेटा, ड्राइंग आदि)
8आपके लिए पेशेवर टीम वर्क सेवा सक्रिय रूप से।
9स्टॉक उपलब्ध, निःशुल्क नमूना उपलब्ध है।

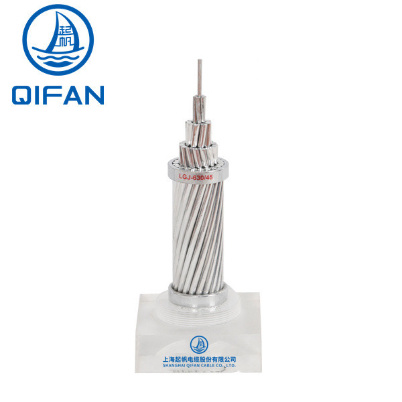

चीन एल्यूमीनियम Qifan रील और ड्रम चीनी केबल निर्माता Qifan द्वारा निर्मित एल्यूमीनियम केबल उत्पादों को संदर्भित करता है।केबल आमतौर पर परिवहन और स्थापना में आसानी के लिए रीलों और ड्रम में आपूर्ति की जाती हैउल्लेखित केबल आकार, 1/0, 2/0, और 4/0, कंडक्टरों के अमेरिकी वायर गेज (AWG) आकार को इंगित करते हैं।
यहां दी गई जानकारी का एक विवरण दिया गया हैः
एल्यूमीनियम कंडक्टरः केबल एल्यूमीनियम कंडक्टर से बने होते हैं। एल्यूमीनियम इसकी हल्के प्रकृति और लागत प्रभावीता के कारण विद्युत कंडक्टरों के लिए एक आम तौर पर इस्तेमाल की जाने वाली सामग्री है। हालांकि, एल्यूमीनियम के लिए, एल्यूमीनियम का उपयोग किया जाता है।यह तांबे के कंडक्टरों की तुलना में थोड़ा अधिक प्रतिरोध है.
1350-H19: शब्द "1350-H19" कंडक्टरों में इस्तेमाल एल्यूमीनियम के ग्रेड और स्वभाव को संदर्भित करता है। इस मामले में कंडक्टर एल्यूमीनियम मिश्र धातु 1350 से बने होते हैं,जो विशेष रूप से विद्युत अनुप्रयोगों के लिए डिज़ाइन किया गया है"H19" का अर्थ यह है कि एल्यूमीनियम को उसके यांत्रिक गुणों में सुधार के लिए ठंड-वर्किंग और तनाव-कठोर किया गया है।
केबल आकार: उल्लेखित आकार, 1/0, 2/0, और 4/0, उत्तर अमेरिका में आमतौर पर कंडक्टरों के क्रॉस-सेक्शनल क्षेत्र को इंगित करने के लिए उपयोग किए जाने वाले AWG आकार हैं।कंडक्टर का आकार जितना छोटा होगाइन आकारों का उपयोग आमतौर पर मध्यम से उच्च वोल्टेज अनुप्रयोगों के लिए किया जाता है।
इन केबलों के विशिष्ट अनुप्रयोग और उपयोग उद्योग और आवश्यकताओं के आधार पर भिन्न हो सकते हैं। उनका उपयोग बिजली वितरण, संचरण लाइनों या अन्य विद्युत प्रतिष्ठानों के लिए किया जा सकता है।
केबलों का चयन और उपयोग करते समय, अनुपालन और सुरक्षा सुनिश्चित करने के लिए स्थानीय विद्युत संहिता, मानकों और विनियमों पर विचार करना महत्वपूर्ण है।एक योग्य पेशेवर से परामर्श या निर्माता से विशिष्ट उत्पाद डेटाशीट का संदर्भ केबल के विनिर्देशों और अनुप्रयोगों के बारे में अधिक विस्तृत जानकारी प्रदान कर सकते हैं.
